FATH
Шарнирно краче, PA / неръждаема стомана - с анкерни отвори - сферична става 15
Каталожен №: 9D080KB12066E · 7 варианта
Шарнирно нивелиращо краче, което може да се закрепи към пода
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 116 g
- ECLASS
- 23010702
- Категория
- Сглобени шарнирни крачета, PA / неръждаема стомана, сферична става 15
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.

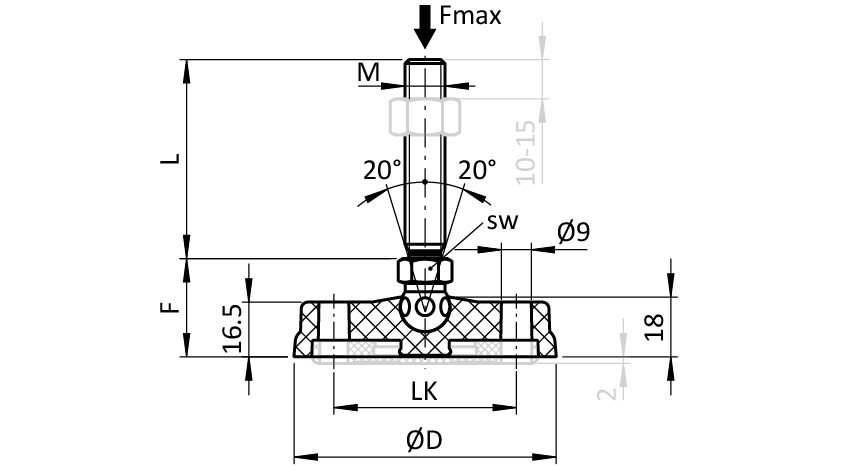

| Каталожен № | Основа | Fmax (N) | SW (mm) | D (mm) | F (mm) | M x L (mm) | Изпълнение | LK (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|
| 9D080KB12066E✓ Избрано | 80 | 7550 | 14 | 79 | 29.5 | M12 x 66 | Без противоплъзгаща подложка | 55 | |
| 9D080KB16100E | 80 | 8800 | 17 | 79 | 29.5 | M16 x 100 | Без противоплъзгаща подложка | 55 | |
| 9D080KBZ14100E | *80 | 8800 | 14 | 79 | 29.5 | M14 x 100 | Без противоплъзгаща подложка | 55 | |
| 9D080KBZ16100E | *80 | 8800 | 17 | 79 | 29.5 | M16 x 100 | Без противоплъзгаща подложка | 55 | |
| 9D100KBZ14125E | *100 | 8800 | 14 | 99 | 29.5 | M14 x 125 | Без противоплъзгаща подложка | 74 | |
| 9D100KBZ16100E | *100 | 8800 | 17 | 99 | 29.5 | M16 x 100 | Без противоплъзгаща подложка | 74 | |
| 9D100KBZ20100E | *100 | 8800 | 22 | 99 | 32.5 | M20 x 100 | Без противоплъзгаща подложка | 74 |
Описание 9D080KB12066E
- Цвят
Основа: черна
- Описание
Шарнирно нивелиращо краче, което може да се закрепи към пода
- Материал
Основа: пластмаса PA, подсилена със стъклени микросфери
Резбова шпилка: неръждаема стомана
- Специални изпълнения
ESD, отвежда електростатичен заряд, други размери, други цветове, залепена противоплъзгаща подложка по заявка
Други дължини и размери по заявка
- Повърхност
Резбова шпилка: без покритие
- Забележка
Подходяща гайка — вж. 4DIN439BM5M и сл. и 4DIN934M5M и сл.,
Подходяща противоплъзгаща подложка — вж. 098DG030 и сл., *анкерният отвор е затворен
Характеристики
| Характеристика | Неръждаемо изпълнение |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 1 бр. |
| Сферична става | Ъгъл на накланяне ±20° |
| Модел | Пластмаса PA / неръждаема стомана, с отвори за анкериране |
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
