Шарнирно краче, PA / стомана - сферична става 10
Каталожен №: 9M020K05020M · 21 варианта
Шарнирно нивелиращо краче за стабилно позициониране върху неравни подове
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 / 10 бр.
- Тегло
- 12 g
- ECLASS
- 23010702
- Категория
- Сглобени шарнирни крачета, PA / стомана, сферична става 10
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.

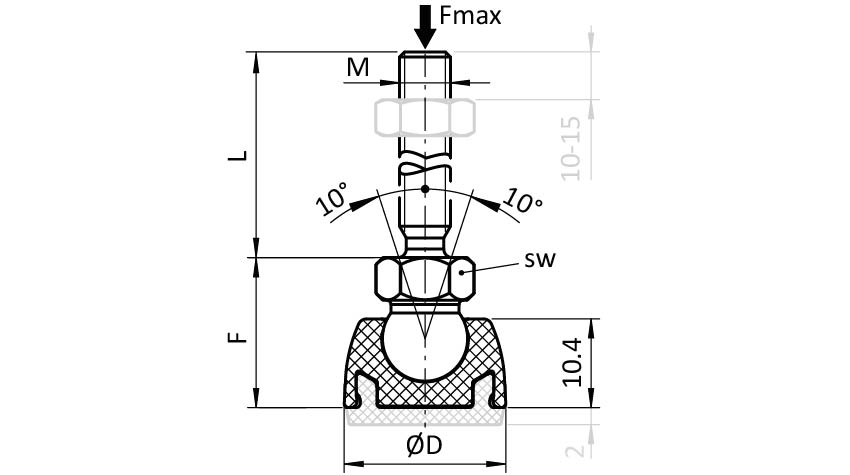

| Каталожен № | Основа | Fmax (N) | SW (mm) | D (mm) | F (mm) | M x L (mm) | Изпълнение | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|
| 9M020K05020M✓ Избрано | 20 | 490 | 10 | 19 | 17.5 | M5 x 20 | Без противоплъзгаща подложка | |
| 9M020K08020M | 20 | 980 | 13 | 19 | 17.5 | M8 x 20 | Без противоплъзгаща подложка | |
| 9M020K08040M | 20 | 980 | 13 | 19 | 17.5 | M8 x 40 | Без противоплъзгаща подложка | |
| 9M025K06020M | 25 | 980 | 10 | 24 | 17.5 | M6 x 20 | Без противоплъзгаща подложка | |
| 9M025K06040M | 25 | 980 | 10 | 24 | 17.5 | M6 x 40 | Без противоплъзгаща подложка | |
| 9M025K10020M | 25 | 3900 | 13 | 24 | 17.5 | M10 x 20 | Без противоплъзгаща подложка | |
| 9M025K10040M | 25 | 3900 | 13 | 24 | 17.5 | M10 x 40 | Без противоплъзгаща подложка | |
| 9M025K10060M | 25 | 3900 | 13 | 24 | 17.5 | M10 x 60 | Без противоплъзгаща подложка | |
| 9M030K06040M | 30 | 980 | 10 | 29 | 17.5 | M6 x 40 | Без противоплъзгаща подложка | |
| 9M030K06060M | 30 | 980 | 10 | 29 | 17.5 | M6 x 60 | Без противоплъзгаща подложка | |
| 9M040K05040M | 40 | 490 | 10 | 39 | 17.5 | M5 x 40 | Без противоплъзгаща подложка | |
| 9M040K06020M | 40 | 980 | 10 | 39 | 17.5 | M6 x 20 | Без противоплъзгаща подложка | |
| 9M040K06060M | 40 | 980 | 10 | 39 | 17.5 | M6 x 60 | Без противоплъзгаща подложка | |
| 9M040K08020M | 40 | 2450 | 13 | 39 | 17.5 | M8 x 20 | Без противоплъзгаща подложка | |
| 9M040K08040M | 40 | 2450 | 13 | 39 | 17.5 | M8 x 40 | Без противоплъзгаща подложка | |
| 9M040K08060M | 40 | 2450 | 13 | 39 | 17.5 | M8 x 60 | Без противоплъзгаща подложка | |
| 9M040K08080M | 40 | 2450 | 13 | 39 | 17.5 | M8 x 80 | Без противоплъзгаща подложка | |
| 9M040K10040M | 40 | 3900 | 13 | 39 | 17.5 | M10 x 40 | Без противоплъзгаща подложка | |
| 9M040K10060M | 40 | 3900 | 13 | 39 | 17.5 | M10 x 60 | Без противоплъзгаща подложка | |
| 9M040K10080M | 40 | 3900 | 13 | 39 | 17.5 | M10 x 80 | Без противоплъзгаща подложка | |
| 9M040K10100M | 40 | 3900 | 13 | 39 | 17.5 | M10 x 100 | Без противоплъзгаща подложка |
Описание 9M020K05020M
- Цвят
Основа: черна
- Описание
Шарнирно нивелиращо краче за стабилно позициониране върху неравни подове
- Материал
Основа: пластмаса PA, подсилена със стъклени микросфери
Резбова шпилка: стомана
- Специални изпълнения
ESD, отвежда електростатичен заряд, други размери, други цветове, залепена противоплъзгаща подложка по заявка
Неръждаема стомана, други дължини и размери по заявка
- Повърхност
Резбова шпилка: поцинкована
- Забележка
Подходяща гайка — вж. 4DIN439BM5M и сл. и 4DIN934M5M и сл.,
Подходяща противоплъзгаща подложка — вж. 098MG020 и сл.
Характеристики
| Област на приложение | Машини и съоръжения |
|---|---|
| Количество в опаковка | 1 / 10 бр. |
| Сферична става | Ъгъл на накланяне ±10° |
| Модел | Пластмаса PA / стомана, без отвори за анкериране |
