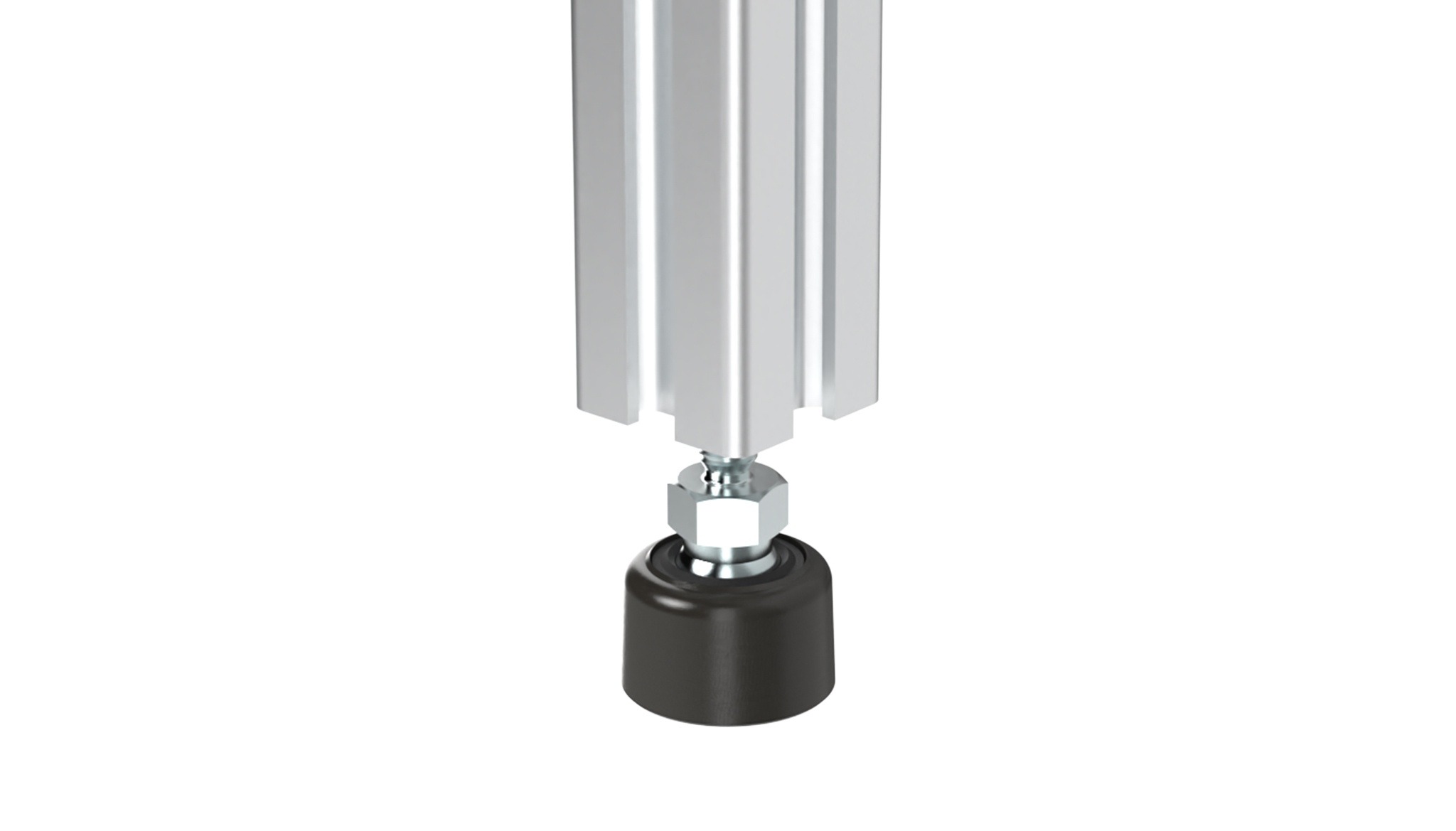

Шарнирно краче, цинк / стомана - сферична става 15
Каталожен №: 9D030ZS08040M · 24 варианта
Шарнирно нивелиращо краче за стабилно позициониране върху неравни подове
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 84 g
- ECLASS
- 23010702
- Категория
- Сглобени шарнирни крачета, цинк / стомана, сферична става 15
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.

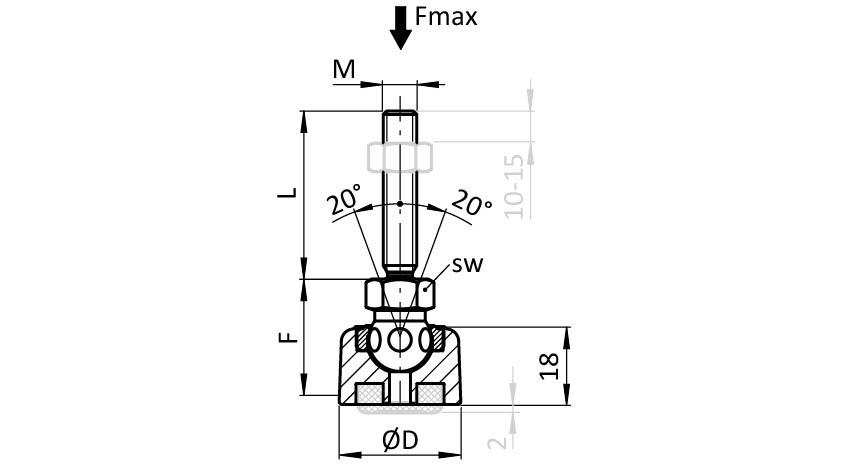

| Каталожен № | Основа | Fmax (N) | SW (mm) | D (mm) | F (mm) | M x L (mm) | Изпълнение | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|
| 9D030ZS08040M✓ Избрано | 30 | 3430 | 14 | 29 | 29.5 | M8 x 40 | Без противоплъзгаща подложка | |
| 9D040ZS08040M | 40 | 3430 | 14 | 39 | 29.5 | M8 x 40 | Без противоплъзгаща подложка | |
| 9D040ZS12066M | 40 | 7550 | 14 | 39 | 29.5 | M12 x 66 | Без противоплъзгаща подложка | |
| 9D040ZS12100M | 40 | 7550 | 14 | 39 | 29.5 | M12 x 100 | Без противоплъзгаща подложка | |
| 9D040ZS12150M | 40 | 7550 | 14 | 39 | 29.5 | M12 x 150 | Без противоплъзгаща подложка | |
| 9D045ZS12066M | 45 | 7550 | 14 | 44 | 29.5 | M12 x 66 | Без противоплъзгаща подложка | |
| 9D045ZS12150M | 45 | 7550 | 14 | 44 | 29.5 | M12 x 150 | Без противоплъзгаща подложка | |
| 9D060ZS10070M | 60 | 4600 | 14 | 59 | 29.5 | M10 x 70 | Без противоплъзгаща подложка | |
| 9D060ZS10125M | 60 | 4600 | 14 | 59 | 29.5 | M10 x 125 | Без противоплъзгаща подложка | |
| 9D060ZS12066M | 60 | 7550 | 14 | 59 | 29.5 | M12 x 66 | Без противоплъзгаща подложка | |
| 9D060ZS12125M | 60 | 7550 | 14 | 59 | 29.5 | M12 x 125 | Без противоплъзгаща подложка | |
| 9D060ZS16100M | 60 | 14200 | 17 | 59 | 29.5 | M16 x 100 | Без противоплъзгаща подложка | |
| 9D060ZS16150M | 60 | 14200 | 17 | 59 | 29.5 | M16 x 150 | Без противоплъзгаща подложка | |
| 9D060ZS24150M | 60 | 29400 | 24 | 59 | 32.5 | M24 x 150 | Без противоплъзгаща подложка | |
| 9D080ZS10070M | 80 | 4600 | 14 | 79 | 29.5 | M10 x 70 | Без противоплъзгаща подложка | |
| 9D080ZS12100M | 80 | 7550 | 14 | 79 | 29.5 | M12 x 100 | Без противоплъзгаща подложка | |
| 9D080ZS12150M | 80 | 7550 | 14 | 79 | 29.5 | M12 x 150 | Без противоплъзгаща подложка | |
| 9D080ZS16100M | 80 | 14200 | 17 | 79 | 29.5 | M16 x 100 | Без противоплъзгаща подложка | |
| 9D080ZS16125M | 80 | 14200 | 17 | 79 | 29.5 | M16 x 125 | Без противоплъзгаща подложка | |
| 9D080ZS24150M | 80 | 29400 | 24 | 79 | 32.5 | M24 x 150 | Без противоплъзгаща подложка | |
| 9D080ZS24250M | 80 | 29400 | 24 | 79 | 32.5 | M24 x 250 | Без противоплъзгаща подложка | |
| 9D100ZS16100M | 100 | 14200 | 17 | 99 | 29.5 | M16 x 100 | Без противоплъзгаща подложка | |
| 9D100ZS20100M | 100 | 23800 | 22 | 99 | 32.5 | M20 x 100 | Без противоплъзгаща подложка | |
| 9D100ZS20125M | 100 | 23800 | 22 | 99 | 32.5 | M20 x 125 | Без противоплъзгаща подложка |
Описание 9D030ZS08040M
- Цвят
Основа: черна
- Описание
Шарнирно нивелиращо краче за стабилно позициониране върху неравни подове
- Материал
Основа: цинкова отливка под налягане
Резбова шпилка: стомана
- Специални изпълнения
ESD, отвежда електростатичен заряд, други размери, други цветове, залепена противоплъзгаща подложка по заявка
Неръждаема стомана, други дължини и размери по заявка
- Повърхност
Основа: прахово боядисана
Резбова шпилка: поцинкована
- Забележка
Подходяща гайка — вж. 4DIN439BM5M и сл. и 4DIN934M5M и сл.,
Подходяща противоплъзгаща подложка — вж. 098DG030 и сл.
Характеристики
| Област на приложение | Машини и съоръжения |
|---|---|
| Количество в опаковка | 1 бр. |
| Сферична става | Ъгъл на накланяне ±20° |
| Модел | Цинкова отливка под налягане / стомана, без отвори за анкериране |
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
