FATH

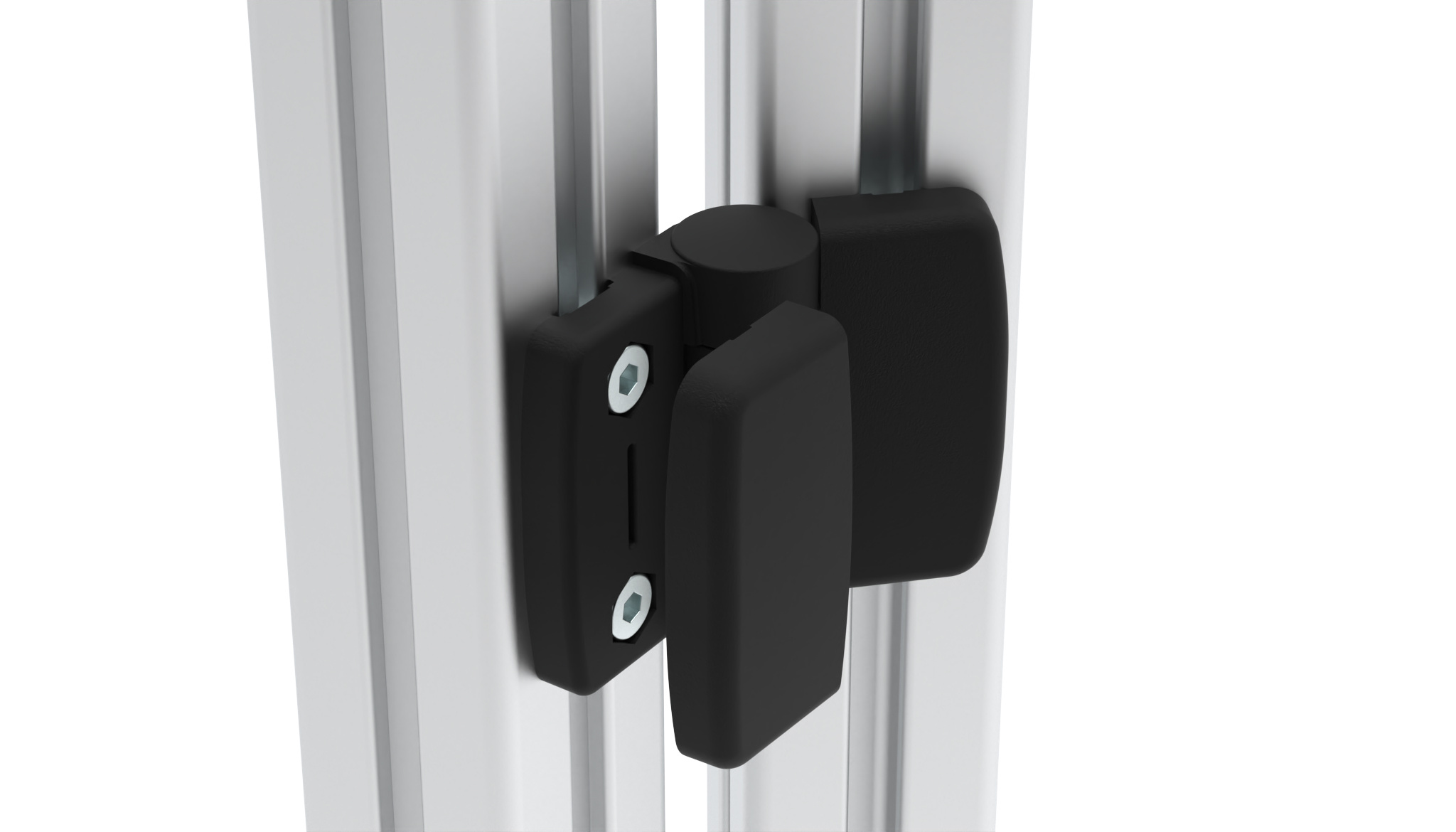

Системна панта 40 с фиксиране на позицията
Каталожен №: 095SR4040A00 · 3 варианта
За шарнирно свързване на панели или алуминиеви профили, с капачки; задържа вратата отворена под ъгъл 85° или 175° или я държи сигурно затворена
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 93 g
- ECLASS
- 23219090
- Категория
- Системни панти · Системни панти
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Канал N (mm) | FRmax (N) | FAmax (N) | Добави 1 бр. към запитването |
|---|---|---|---|---|
| 095SR4040A00✓ Избрано | - | 600 | 425 | |
| 095SR4040A08 | 8 | 600 | 425 | |
| 095SR4040A10 | 10 | 600 | 425 |
Описание 095SR4040A00
- Цвят
Черен
- Описание
За шарнирно свързване на панели или алуминиеви профили, с капачки; задържа вратата отворена под ъгъл 85° или 175° или я държи сигурно затворена
- Закрепване

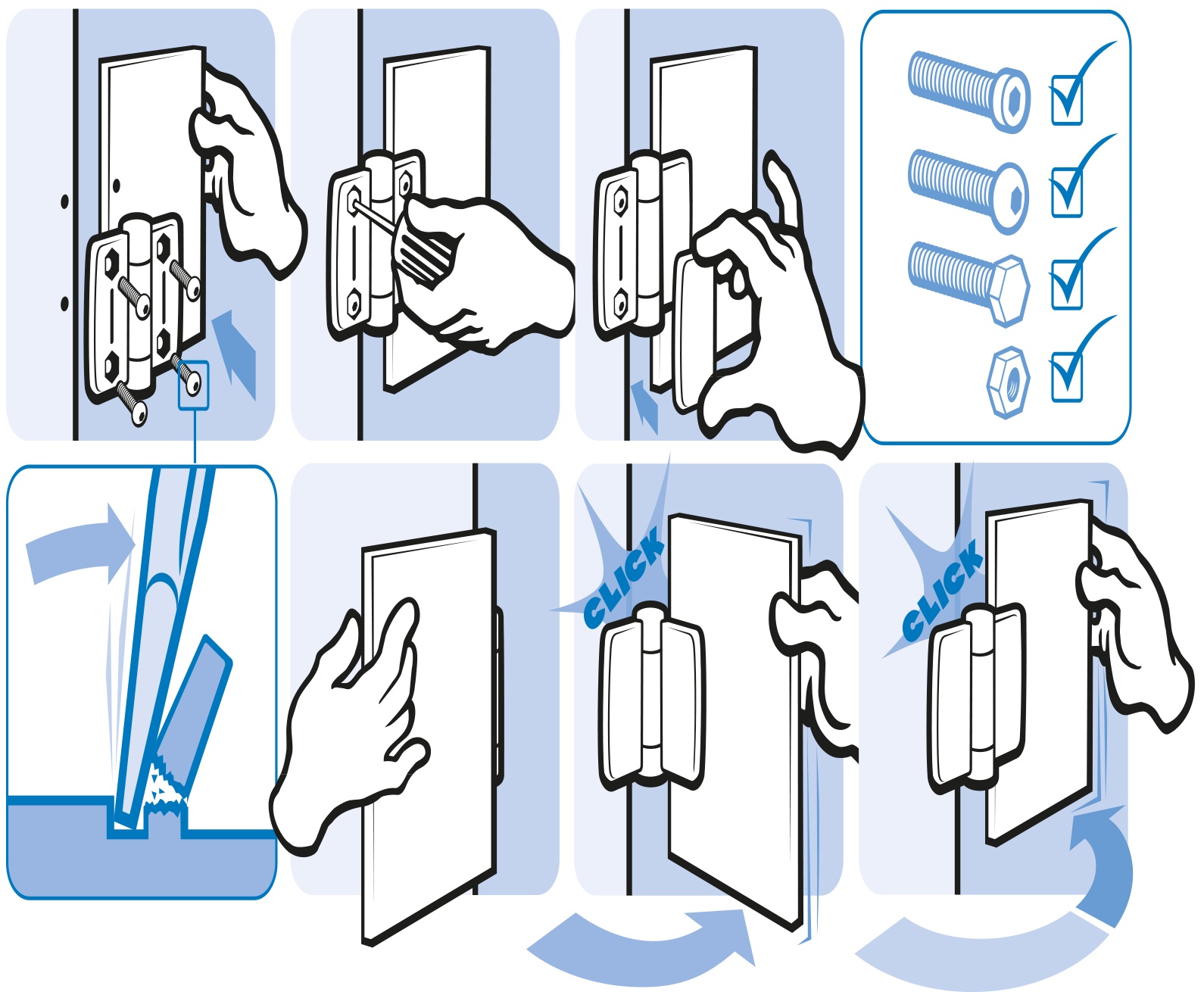

Отпред с винтове M6, отзад с шестостенни гайки и винтове
- Материал
Крила: пластмаса PA, подсилена със стъклени влакна
Ос: неръждаема стомана
- Специални изпълнения
ESD, отвежда електростатичен заряд, други размери и цветове по заявка
- Забележка
Комбинации от крила с различни размери по заявка; *+/- 25% от зададената стойност
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | С капачки |
| Момент на фиксиране* (Nm) | 2.0 |

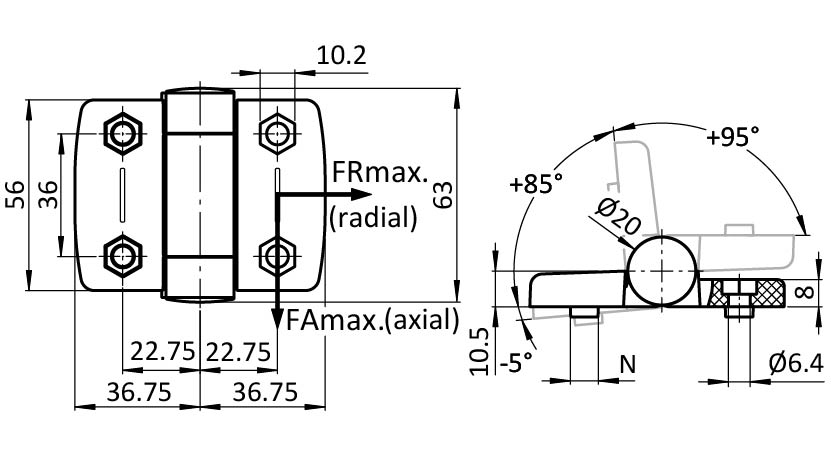

Чертеж
От каталога на FATH (EC-EN, стр. 195)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
