FATH

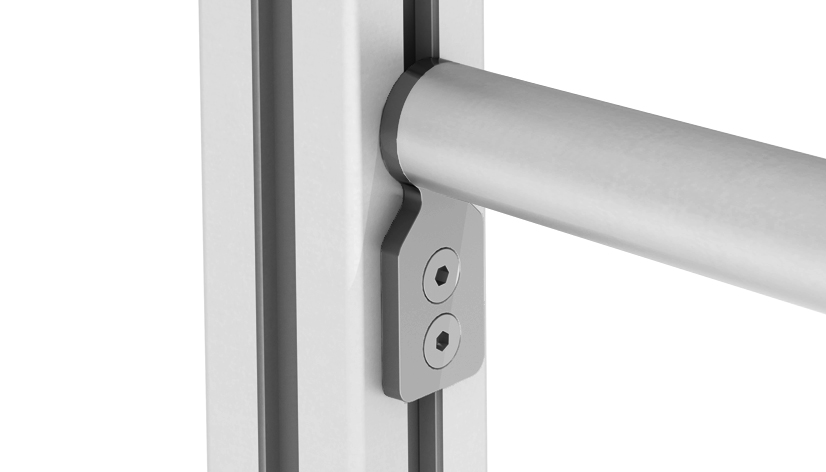

Т-образна свързваща пластина D28
Каталожен №: 093VAD28V
За свързване под прав ъгъл на кръгъл тръбен профил с външен диаметър Ø 28 mm с алуминиев профил; завинтване в централния отвор M8 на профила Ø 28 mm или в резбовата втулка D28 M8 за кръгли тръбни профили Ø 28 mm
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 52.3 g
- ECLASS
- 23360290
- Категория
- Съединители D28, компоненти за тръбни рамки · Държачи за табели
Описание 093VAD28V
- Описание
За свързване под прав ъгъл на кръгъл тръбен профил с външен диаметър Ø 28 mm с алуминиев профил; завинтване в централния отвор M8 на профила Ø 28 mm или в резбовата втулка D28 M8 за кръгли тръбни профили Ø 28 mm
- Закрепване
С винтове с потайна глава 1x M8 и 2x M6
- Материал
Стомана
- Повърхност
Поцинкована
- Забележка
Подходяща резбова втулка D28 M8 — вж. 099RV28AS02
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Модулен размер | Модулен размер D28 |
| Форма на профила | Кръгли тръбни профили |
| Област на приложение | Индустриални работни места, производствен цех |
| Количество в опаковка | 10 бр. |
| Модел | За кръгли тръбни профили |

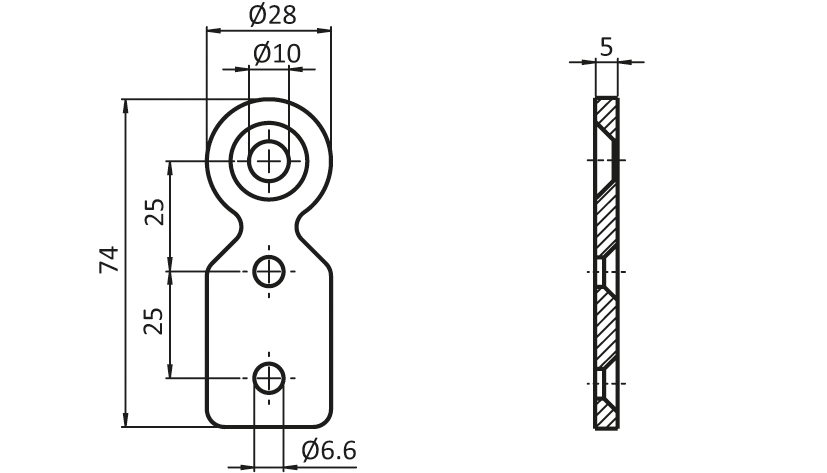

Чертеж
От каталога на FATH (EC-EN, стр. 1059)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
