Резбов свързващ щифт за кубичен съединител
Каталожен №: 093GB60SI10A8SW13 · 3 варианта

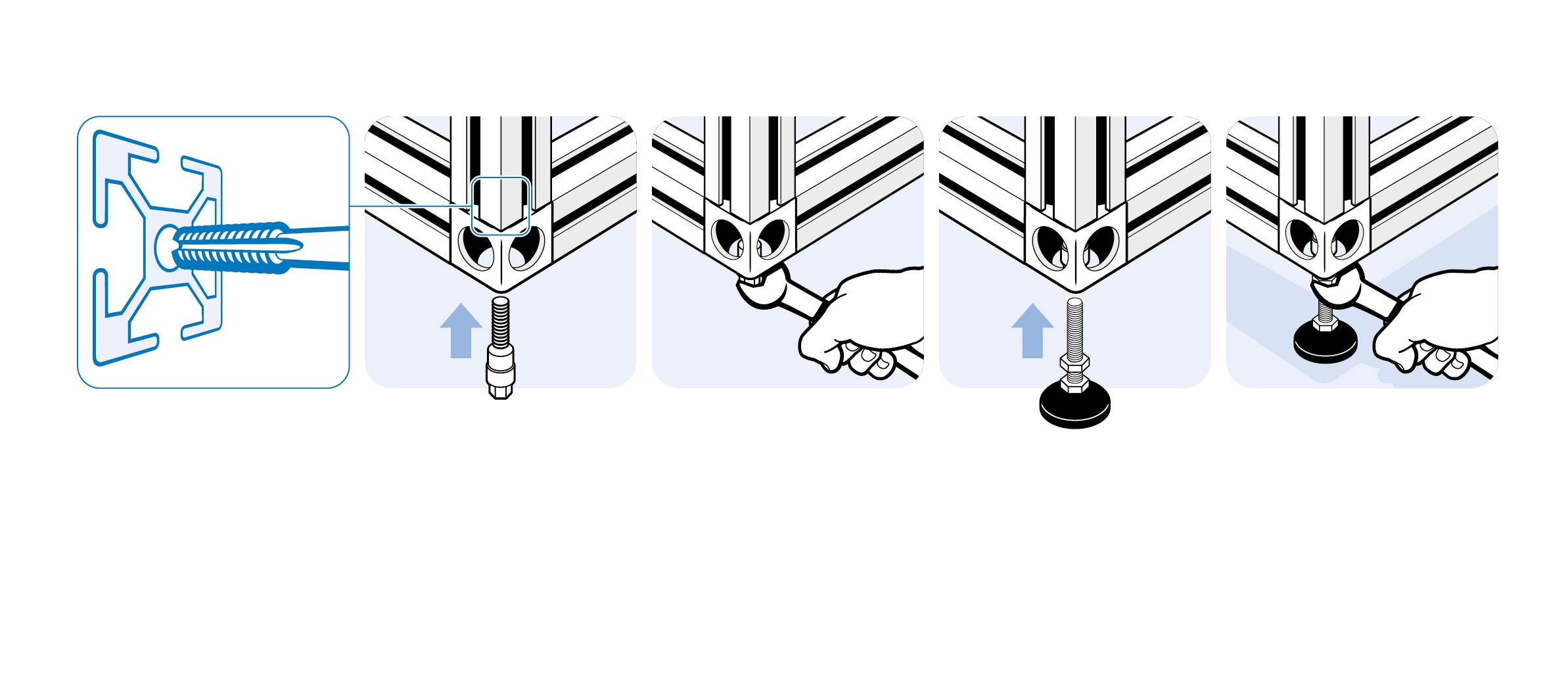

За монтаж на кубични съединители 2D или 3D и едновременно закрепване на нивелиращи крачета или въртящи се и неподвижни колела
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 44 g
- ECLASS
- 23360292
- Категория
- Аксесоари за кубични съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | SW (mm) | Изпълнение | H (mm) | Профил | L (mm) | h (mm) | M | Ød (mm) | Канал N (mm) | ØD (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 093GB60SI10A8SW13✓ Избрано | 13 | За кубичен съединител B30 | 26.0 | B | 60.0 | 24.0 | M8 | 15.0 | 8 | 17.0 | |
| 093GB74SI10A12SW19 | 19 | За кубичен съединител B40 или B45 | 30.0 | B | 74.0 | 28.0 | M12 | 19.0 | 10 | 23.0 | |
| 093GI72SI10A8SW17 | 17 | За кубичен съединител I40 | 30.0 | I | 72.0 | 28.0 | M8 | 15.0 | 8 | 23.0 |
Описание 093GB60SI10A8SW13
- Описание
За монтаж на кубични съединители 2D или 3D и едновременно закрепване на нивелиращи крачета или въртящи се и неподвижни колела
- Материал
Стомана
- Повърхност
Поцинкована
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Размер на канала | Канал 8 |
| Характеристика | ESD |
| Форма на профила | Профили с Т-канал |
| Количество в опаковка | 1 бр. |
| Модел | Стомана |

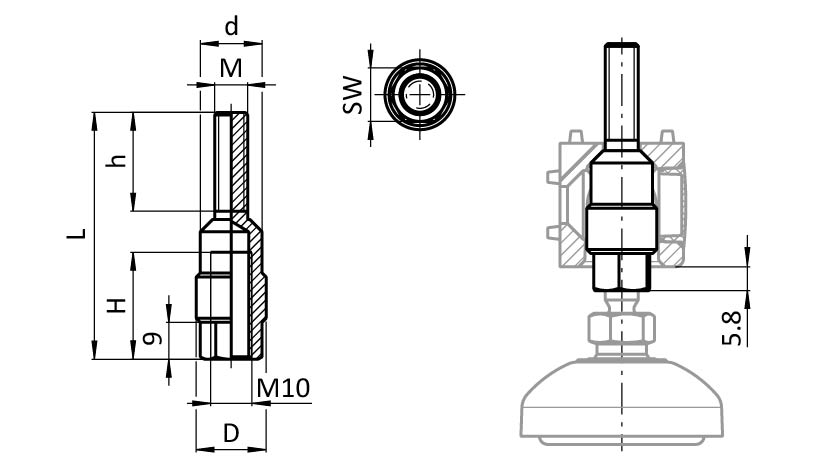

Чертеж
От каталога на FATH (EC-EN, стр. 478)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
