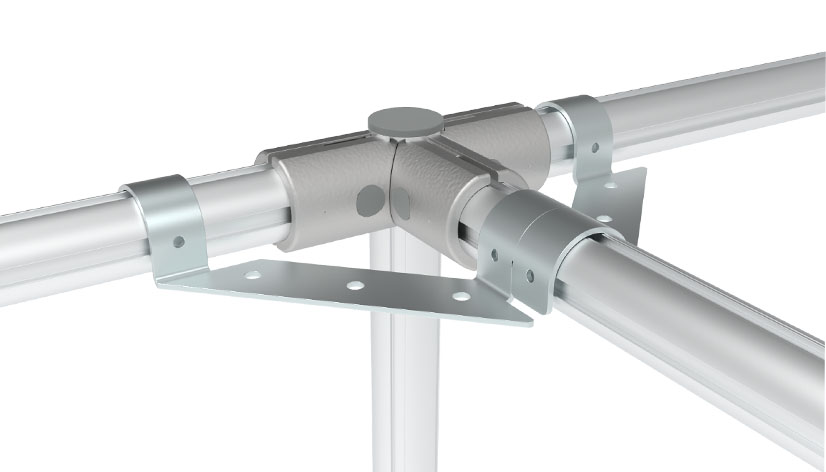

Ъглово окачване за плот D30 (комплект)
Каталожен №: 099RV3090QS02
За хоризонтално окачване на плоскости, рафтове или носачи на детайли към кръгли тръбни профили с външен диаметър Ø 30 mm; С отвори за завинтване към кръглия тръбен профил и плоскостта
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 94 g
- ECLASS
- 23360492
- Категория
- Държачи за панели D30
Описание 099RV3090QS02
- Описание
За хоризонтално окачване на плоскости, рафтове или носачи на детайли към кръгли тръбни профили с външен диаметър Ø 30 mm;
С отвори за завинтване към кръглия тръбен профил и плоскостта
- Материал
Ъглово окачване за плот: стомана
Винтове: стомана
- Комплект
1 ъглово окачване за плот
2 самопробивни винта DIN EN ISO 15481 (DIN 7504) - 3.9 x 16
- Повърхност
Ъглово окачване за плот: поцинковано;
Винтове: поцинковани
- Забележка
Моля, имайте предвид при разкрояване на плотовете: съединителите за тръбни рамки D30 изискват междина от 5 mm по целия периметър
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Модулен размер | Модулен размер D30 |
| Форма на профила | Кръгли тръбни профили |
| Количество в опаковка | 10 бр. |
| Модел | За кръгли тръбни профили |

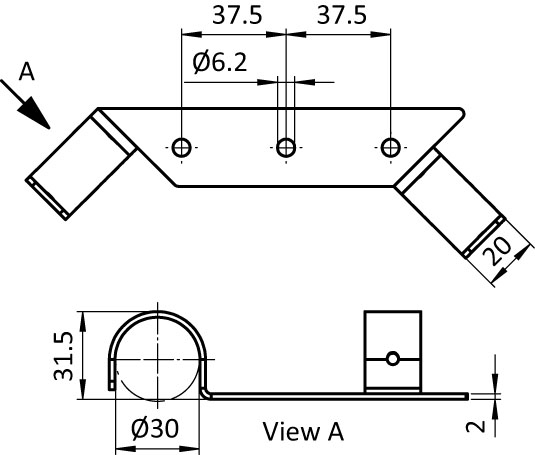

Чертеж
От каталога на FATH (EC-EN, стр. 1111)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
