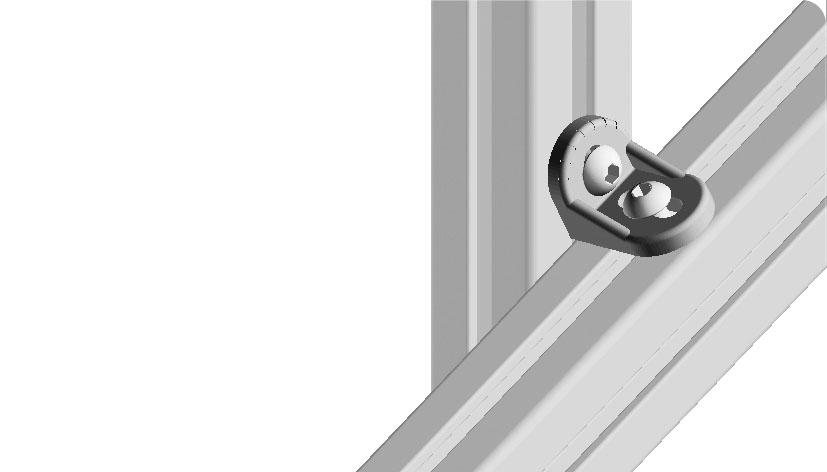

Въртящ се ъгълник 30
Каталожен №: 093WG302N08 · 6 варианта
За свързване на алуминиеви профили под различни ъгли от 0° до 180°
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 16.8 g
- ECLASS
- 23360290
- Категория
- Въртящи се ъгълници
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Повърхност | Цвят | Канал N (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|
| 093WG302N08✓ Избрано | - | Без покритие | - | 8 | |
| 093WG302N08S04 | - | Прахово боядисана | Алуминиев цвят | 8 | |
| 093WG302N08S05 | С монтажен комплект 1 | Без покритие | - | 8 / 10 | |
| 093WG302N08S06 | С монтажен комплект 1 | Прахово боядисана | Алуминиев цвят | 8 / 10 | |
| 093WG302N10 | - | Без покритие | - | 10 | |
| 093WG302N10S01 | С монтажен комплект 2 | Без покритие | - | 10 |
Описание 093WG302N08
- Монтажен комплект 1
1 винт DIN 7984 - M6 x 14,
1 винт DIN 7984 - M8 x 16,
1 шайба DIN EN ISO 7089 (DIN 125) - M6,
1 гайка тип „чук“ - канал 10 - M8,
1 гайка тип „чук“ - канал 8 - M6,
2 фиксатора за канала - от канал 8 на канал 10
- Монтажен комплект 2
2 винта DIN 7984 - M8 x 16,
2 гайки тип „чук“ - канал 10 - M8,
4 фиксатора за канала - от канал 8 на канал 10
- Цвят
Въртящ се ъгълник: алуминиев цвят
Фиксатор за канала: черен
- Описание
За свързване на алуминиеви профили под различни ъгли от 0° до 180°
- Материал
Ъгълник: алуминиева отливка под налягане
Фиксатор за канала: пластмаса PA, подсилена със стъклени влакна
Монтажен комплект: стомана
- Повърхност
Въртящ се ъгълник: без покритие / прахово боядисан
Монтажен комплект: поцинкован
- Забележка
Подходящ фиксатор за канала, разширение от канал 8 на канал 10 — вж. 093W02
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Количество в опаковка | 10 бр. |
| Модел | Алуминиева отливка под налягане |

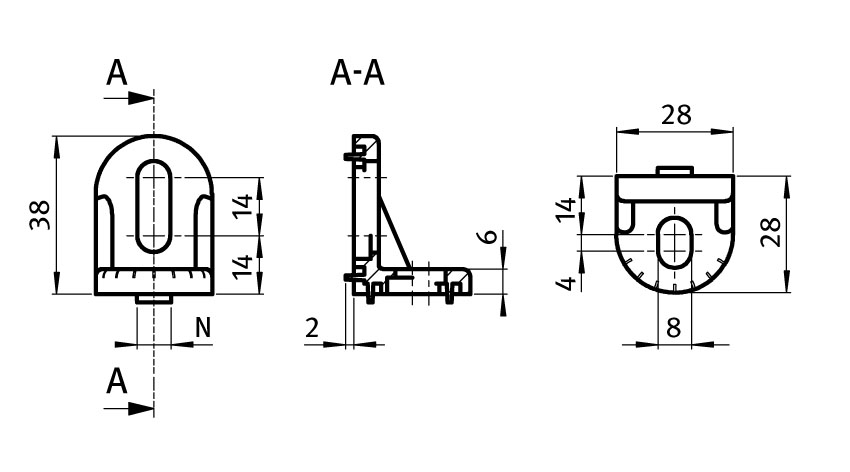

Чертеж
От каталога на FATH (EC-EN, стр. 616)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
