FATH
Въртящ се ъгълник 45
Каталожен №: 093WG402 · 4 варианта
За свързване на алуминиеви профили под различни ъгли от 0° до 180°
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 44.2 g
- ECLASS
- 23360290
- Категория
- Въртящи се ъгълници
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Канал N (mm) | Забележка | Добави 1 бр. към запитването |
|---|---|---|---|---|
| 093WG402✓ Избрано | - | - | - | |
| 093WG402N | - | 8 / 10 | * | |
| 093WG402NS02 | Без покритие, вкл. монтажен комплект | 10 | * | |
| 093WG402NS03 | Алуминиев цвят, с монтажен комплект | 10 | * |
Описание 093WG402
- Монтажен комплект
2 винта DIN EN ISO 10642 (DIN 7991) - M8 x 18,
2 гайки тип „чук“ - канал 10 - M8,
4 центриращи щифта за канал 10
- Цвят
Въртящ се ъгълник: алуминиев цвят
Центриращи щифтове: черни
- Описание
За свързване на алуминиеви профили под различни ъгли от 0° до 180°
- Материал
Въртящ се ъгълник: алуминиева отливка под налягане
Центриращи щифтове: пластмаса PA, подсилена със стъклени влакна
Монтажен комплект: стомана
- Повърхност
Въртящ се ъгълник: без покритие / прахово боядисан
Монтажен комплект: поцинкован
- Забележка
*С 4 центриращи щифта за канал 8 и 4 центриращи щифта за канал 10
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Количество в опаковка | 10 бр. |
| Модел | Алуминиева отливка под налягане |

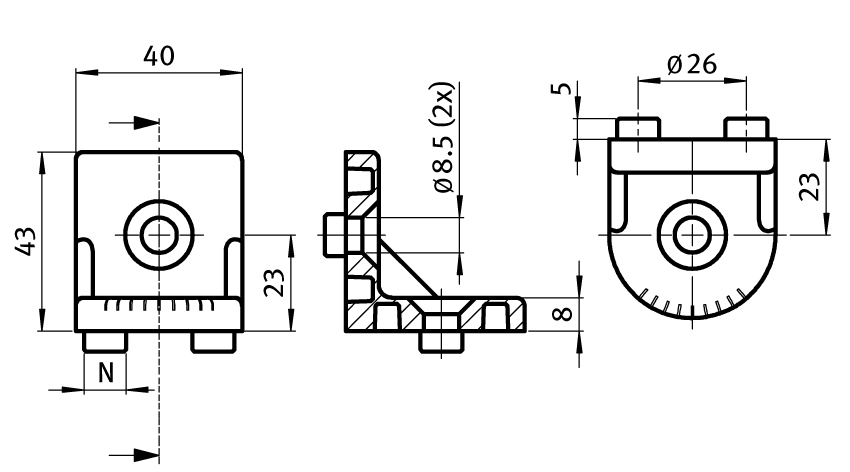

Чертеж
От каталога на FATH (EC-EN, стр. 617)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
