FATH

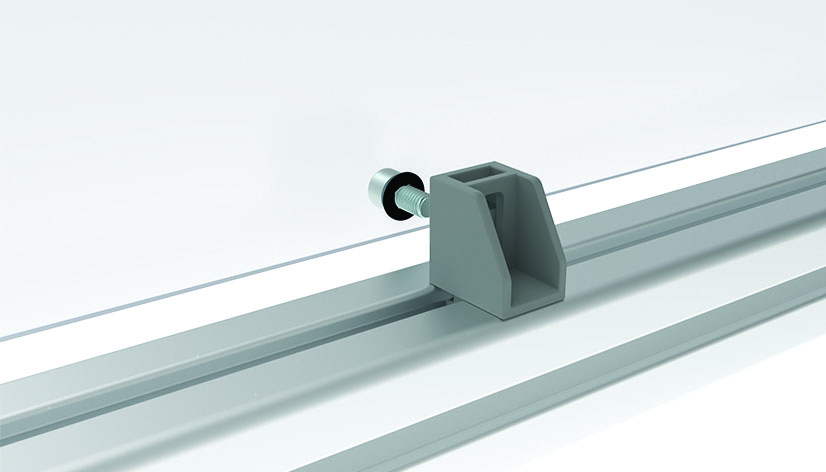

Униблок 25 CS, сив
Каталожен №: 094003CSM6S01 · 6 варианта
За сигурно закрепване на панели към алуминиеви профили; с фиксатор срещу изпадане на винта съгласно Директива 2006/42/ЕО за машините
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 25 бр.
- Тегло
- 10 g
- ECLASS
- 23360492
- Категория
- С крепеж тип „чук“, блокове Uni
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Профил | Цвят | M | Канал N (mm) | A2 (профил) (mm) | A1 (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|
| 094003CSM6S01✓ Избрано | I | Сив ≈ RAL 7042 | M6 | 8 | 4.4 (4.5) | 8.0 | |
| 094004CSM6S01 | B | Сив ≈ RAL 7004 | M6 | 10 | 5.6 (6.0) | 9.5 | |
| 094005CSM6S02 | B | Сив ≈ RAL 7004 | M6 | 10 | 6.0 (6.0) | 14.0 | |
| 094008CSM6S01 | B | Сив ≈ RAL 7004 | M6 | 10 | 5.7 (6.0) | 8.5 | |
| 094020CSM6S02 | I | Сив ≈ RAL 7042 | M6 | 8 | 4.4 (4.5) | 12.0 | |
| 094080CSM6S01 | I | Сив ≈ RAL 7042 | M6 | 8 | 4.6 (4.5) | 14.0 |
Описание 094003CSM6S01
- Цвят
Сив
- Описание
За сигурно закрепване на панели към алуминиеви профили; с фиксатор срещу изпадане на винта съгласно Директива 2006/42/ЕО за машините
- Материал
Блок: пластмаса PA, подсилена със стъклени влакна
Гайка: поцинкована стомана
- Специални изпълнения
Индивидуален крепеж тип „чук“, други цветове по заявка
- Забележка
Подходящ дистанционен елемент — вж. 094102CSS03
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Количество в опаковка | 25 бр. |
| Модел | С фиксатор срещу изпадане на винта |

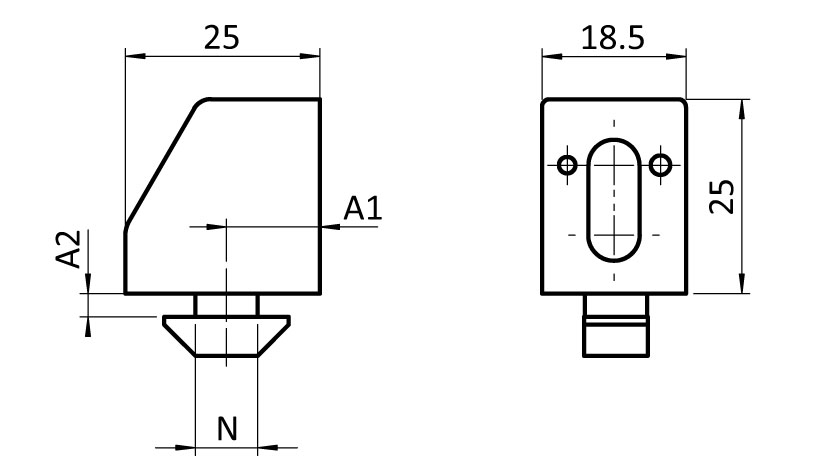

Чертеж
От каталога на FATH (EC-EN, стр. 916)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
