FATH
Униблок, цинк, 40 CS
Каталожен №: 094Z40S0817CS · 4 варианта
За закрепване на панели към алуминиеви профили; особено при високо натоварване (до 2000 N) на панелите; с фиксатор срещу изпадане на винта съгласно Директива 2006/42/ЕО за машините
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 69.8 g
- ECLASS
- 23360492
- Категория
- Блокове Uni от цинк
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | H (mm) | M | Канал N (mm) | A1 макс. (mm) | A1 мин. (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|
| 094Z40S0817CS✓ Избрано | 1.7 | M6 | 8 | 22.0 | 7.9 | |
| 094Z40S0840CS | 4.0 | M6 | 8 | 22.0 | 7.9 | |
| 094Z40S1040CS | 4.0 | M6 | 10 | 22.0 | 7.9 | |
| 094Z40SCS | - | M6 | - | 22.0 | 7.9 |
Описание 094Z40S0817CS
- Цвят
Черен
- Описание
За закрепване на панели към алуминиеви профили; особено при високо натоварване (до 2000 N) на панелите; с фиксатор срещу изпадане на винта съгласно Директива 2006/42/ЕО за машините
- Материал
Цинкова отливка под налягане
- Повърхност
Поцинкована (в съответствие с RoHS)
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Количество в опаковка | 10 бр. |
| Модел | Цинкова отливка под налягане, канал 8, 10 |

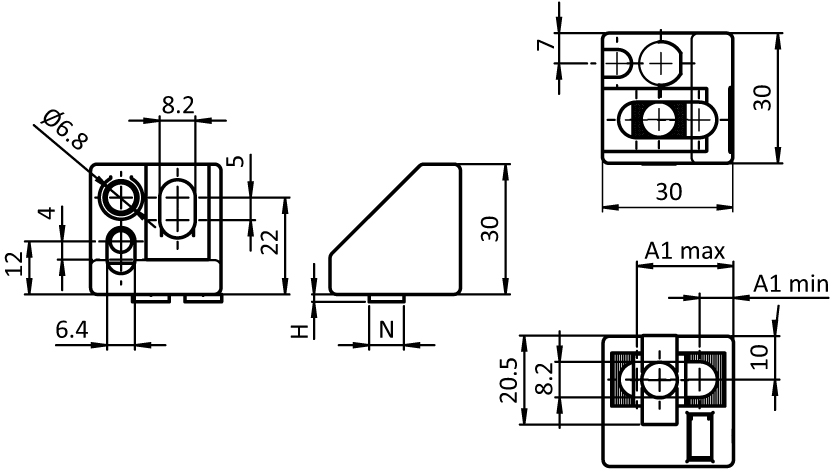

Чертеж
От каталога на FATH (EC-EN, стр. 935)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
