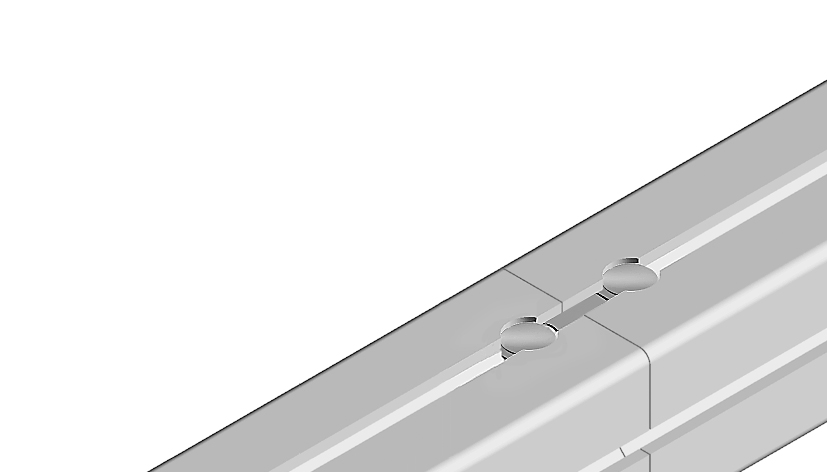

Универсален челен съединител I
Каталожен №: 099A0520S02 · 3 варианта
Челно свързване на два алуминиеви профила От една и съща серия; вкл. монтажен комплект
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 9.8 g
- ECLASS
- 23360290
- Категория
- Универсални съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | D (mm) | H (mm) | A (mm) | L (mm) | K (mm) | Канал N (mm) | Забележка | Винт | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|
| 099A0520S02✓ Избрано | 11.8 | 8.5 | 32.0 | 5.4 | - | 5 | - | M4 | |
| 099A0630S03 | 15.7 | 12.5 | 46.0 | 9.3 | 3.3 | 6 | - | M6 | |
| 099A0840S02 | 19.7 | 16.0 | 60.0 | 9.0 | - | 8 | * | M8 |
Описание 099A0520S02
- Описание
Челно свързване на два алуминиеви профила
От една и съща серия; вкл. монтажен комплект
- Материал
Цинкова отливка под налягане
- Повърхност
Поцинкована
- Забележка
*Без гайка, резбата е в насрещната част
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Размер на канала | Канал 5 |
| Характеристика | ESD |
| Форма на профила | Профили с Т-канал |
| Количество в опаковка | 10 бр. |
| Модел | Цинкова отливка под налягане |

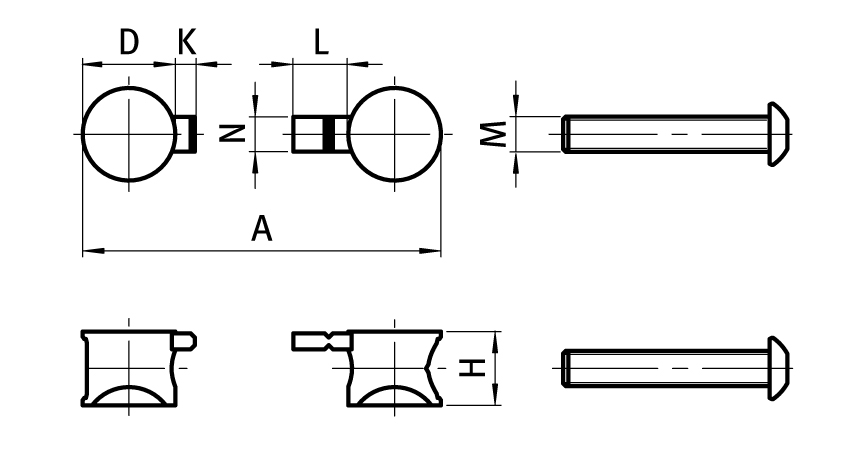

Чертеж
От каталога на FATH (EC-EN, стр. 509)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
