FATH
Универсален съединител I
Каталожен №: 099A0520 · 10 варианта
За свързване на два алуминиеви профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 100 бр.
- Тегло
- 3.4 g
- ECLASS
- 23360290
- Категория
- Универсални съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | D (mm) | Материал | H (mm) | Профил | A (mm) | Монтажен комплект | Повърхност | Канал N (mm) | Модулен размер (mm) | За винт | Количество в опаковка | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 099A0520✓ Избрано | 11.8 | Цинкова отливка под налягане | 8.5 | - | 5.4 | - | Поцинкована | 5 | 20 | M4 | 100 бр. | |
| 099A0520S01 | 11.8 | Цинкова отливка под налягане | 8.5 | I | 5.4 | С монтажен комплект 1 | Поцинкована | 5 | 20 | - | 10 бр. | |
| 099A0630 | 15.7 | Цинкова отливка под налягане | 12.5 | - | 9.3 | Вкл. Т-гайка и винт | Поцинкована | 6 | 30 | M6 | 100 бр. | |
| 099A0630S01 | 15.7 | Цинкова отливка под налягане | 12.5 | I | 9.3 | С монтажен комплект 2 | Поцинкована | 6 | 30 | - | 10 бр. | |
| 099A0830 | 19.7 | Цинкова отливка под налягане | 11.0 | - | 11.5 | - | Поцинкована | 8 | 30 | M6 | 100 бр. | |
| 099A0830S01 | 15.7 | Цинкова отливка под налягане | 12.5 | - | 9.3 | - | Поцинкована | 8 | 30 | - | 100 бр. | |
| 099A0840 | 19.7 | Цинкова отливка под налягане | 16.0 | - | 13.7 | - | Поцинкована | 8 | 40 | M8 | 100 бр. | |
| 099A0840E | 19.7 | Неръждаема стомана | 16.0 | - | 13.7 | - | Без покритие | 8 | 40 | M8 | 100 бр. | |
| 099A0840ES01 | 19.7 | Неръждаема стомана | 16.0 | I | 13.7 | С монтажен комплект 4 | Без покритие | 8 | 40 | - | 10 бр. | |
| 099A0840S01 | 19.7 | Цинкова отливка под налягане | 16.0 | I | 13.7 | С монтажен комплект 3 | Поцинкована | 8 | 40 | - | 10 бр. |
Описание 099A0520
- Монтажен комплект 1
1 Т-гайка - канал 5 - M4,
1 винт DIN EN ISO 4762 (DIN 912) - M4 x 14
- Монтажен комплект 2
1 Т-гайка - канал 6 - M6,
1 винт DIN EN ISO 7380 (DIN 34805) - M6 x 22
- Монтажен комплект 3
1 Т-гайка - канал 8 - M8,
1 винт DIN EN ISO 7380 (DIN 34805) - M8 x 30
- Монтажен комплект 4
Неръждаема стомана: 1 Т-гайка - канал 8 - M8,
1 винт DIN EN ISO 7380 (DIN 34805) - M8 x 30
- Описание
За свързване на два алуминиеви профила
- Материал
Цинкова отливка под налягане / неръждаема стомана
- Повърхност
Поцинкована / без покритие
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 5 |
| Модулен размер | Модулен размер 20 |
| Количество в опаковка | 100 бр. |
| Модел | Цинкова отливка под налягане / неръждаема стомана |

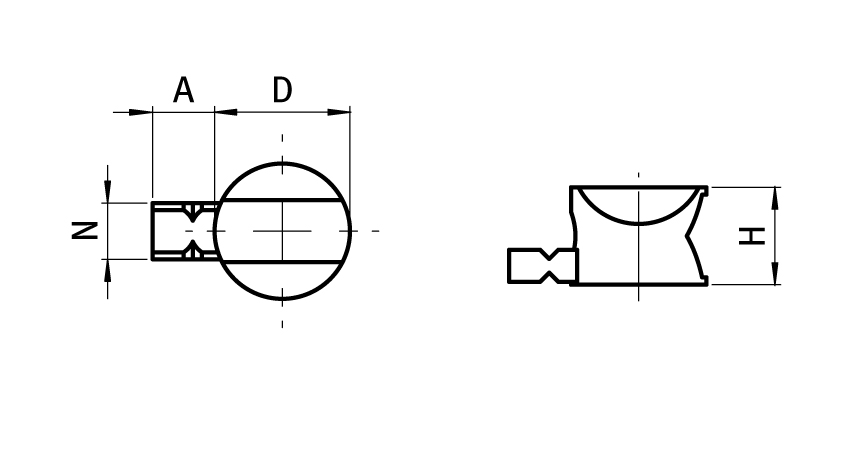

Чертеж
От каталога на FATH (EC-EN, стр. 505)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
