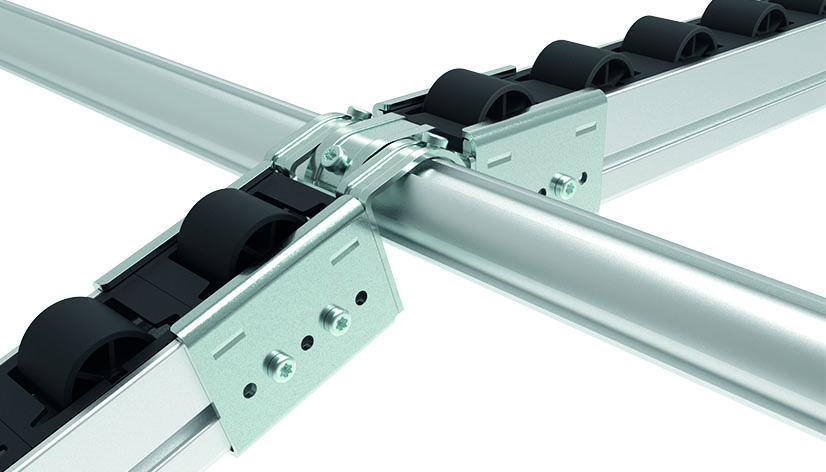

Регулируем държач AL D30
Каталожен №: 062AYFD30M · 4 варианта
Преход между профили за ролкови шини с различен наклон, за окачване на профили за ролкови шини AL под различни ъгли към кръгли тръбни профили с външен диаметър Ø 30 mm, предотвратява изплъзването на вложките
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 163 g
- ECLASS
- 36120492
- Категория
- Държачи D30 за ролкови шини
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Фиг. | Добави 1 бр. към запитването |
|---|---|---|---|
| 062AYFD30M✓ Избрано | Тип F | ② | |
| 062AYFD30MS01 | Тип F с монтажен комплект 2 | ② | |
| 062AYMD30M | Тип M | ① | |
| 062AYMD30MS01 | Тип M с монтажен комплект 1 | ① |
Описание 062AYFD30M
- Монтажен комплект 1
1 самопробивен винт DIN EN ISO 15481 (DIN 7504) - 3.9 x 16
1 шайба DIN EN ISO 7089 (DIN 125)
1 Т-гайка, канал 8 - M5
1 винт DIN EN ISO 4762 (DIN 912) - M5 x 14
- Монтажен комплект 2
2 самопробивни винта DIN EN ISO 15481 (DIN 7504) - 3.9 x 16
1 шайба DIN EN ISO 7089 (DIN 125)
1 Т-гайка, канал 8 - M5
1 винт DIN EN ISO 4762 (DIN 912) - M5 x 14
- Описание
Преход между профили за ролкови шини с различен наклон, за окачване на профили за ролкови шини AL под различни ъгли към кръгли тръбни профили с външен диаметър Ø 30 mm, предотвратява изплъзването на вложките
- Материал
Стомана
- Повърхност
Поцинкована
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Област на приложение | Индустриални работни места, интралогистика |
| Количество в опаковка | 10 бр. |
| Модел | За ролкови шини AL |

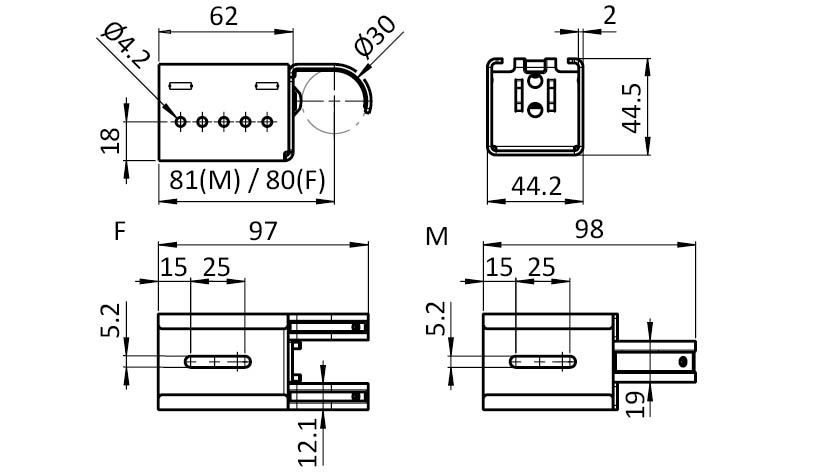

Чертеж
От каталога на FATH (EC-EN, стр. 1122)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
