Регулируема фрикционна става B40L за системно рамо (комплект)

Описание 061FFZ40LN10

Цвят

Корпус: алуминиев цвят

Покривен пръстен: сив ≈ RAL 7042

Капачки: сиви ≈ RAL 7042

Фиксиращи пластини за канала: алуминиев цвят

Описание

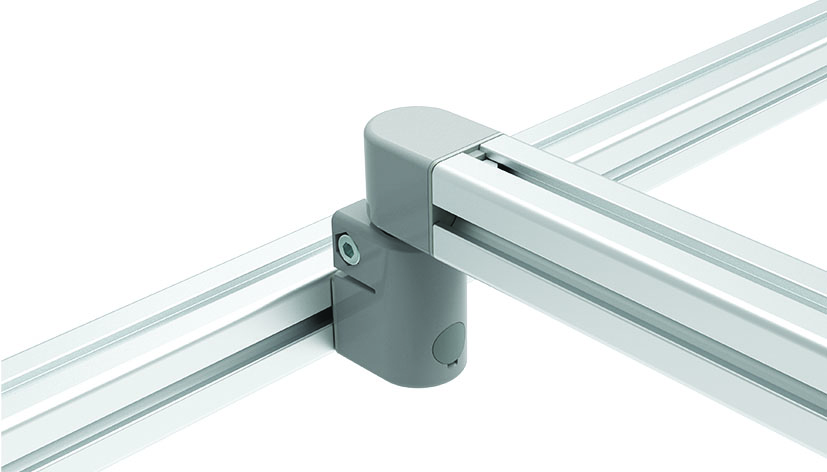

Свързваща става с триене за изграждане на системни рамена от парчета профил; завърта се на 360°, триенето се регулира плавно чрез затягащ винт (или допълнителен затягащ лост);

Присъединителната страна може да се завинти надлъжно или напречно към канала на профила, така че оста на триене е разположена под прав ъгъл спрямо профила;

Страната на фрикционната става може да се закрепи надлъжно, напречно или челно към профила; при челно закрепване централният отвор на съответния профил трябва да има резба M8 (мин. 15 mm дълбочина)

Материал

Корпус: алуминиева отливка под налягане

Покривен пръстен: пластмаса

Вложки: стомана

Фрикционен вал: стомана

Капачки: пластмаса

Винтове: стомана

Шайби: стомана

Фиксиращи пластини за канала: алуминиева отливка под налягане

Т-гайки: стомана

Комплект

1 фрикционна става

2 капачки

2 винта DIN EN ISO 4762 (DIN 912) - M8 x 45 (за Т-гайката)

2 винта DIN EN ISO 4762 (DIN 912) - M8 x 50 (за централния отвор)

2 винта DIN EN ISO 4762 (DIN 912) - M8 x 35 (за затягане)

2 шайби 8-FSt

2 фиксиращи пластини за канала

2 Т-гайки - канал 10 - M8

Повърхност

Корпус: прахово боядисан

Фиксиращи пластини за канала: прахово боядисани

Винтове: поцинковани

Шайби: поцинковани

Т-гайки: поцинковани

Забележка

Самонарязваща втулка за намаляване на централния отвор Ø 10.2 mm до резба M8 — вж. 09308801

Забележка 2

Подходящ затягащ лост за регулируема фрикционна става — вж. 041LL065K91M840M1-
