Фрикционни стави за системни рамена (комплект)

FATH фрикционни стави: безкрайни възможности за вашите монтажни работни места

Изградете своите въртящи се рамена с индивидуална дължина и изпълнение с фрикционните стави на FATH. Ставите имат постоянно настроен момент на триене, който се предлага в 6 степени. Комбинирайте различните моменти на триене, за да адаптирате системното си рамо към вашето приложение. Предлагат се и изпълнения със свободно регулируем момент на триене. Можете да настроите триенето със затягащ лост или обикновен инструмент точно според изискванията на приложението – почти безстепенно от слабо до силно.

Осите на фрикционните стави на FATH могат да се позиционират както вертикално, така и хоризонтално. Това открива широк спектър от нови възможности за ергономично и подредено подаване на инструменти и работни материали.

Само чрез завъртане готовото системно рамо може да се адаптира многоизмерно към различни работни позиции и размери на детайли, продукти или тяло.

Предимства

• Фиксиран момент на триене в 6 степени
• Свободно регулируем момент на триене
• Лесен монтаж
• Монтират се надлъжно, напречно и челно
• Готовите системни рамена могат да се регулират многоизмерно

Гъвкав монтаж

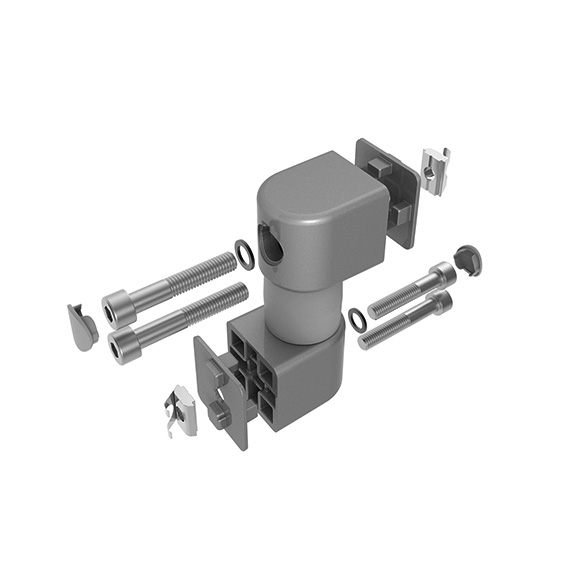

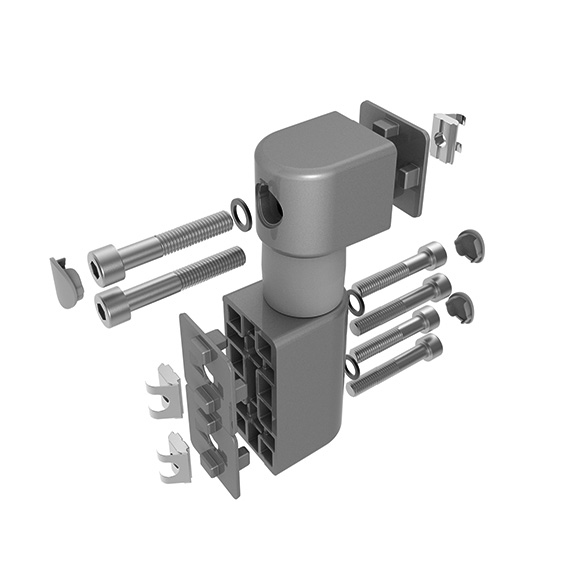

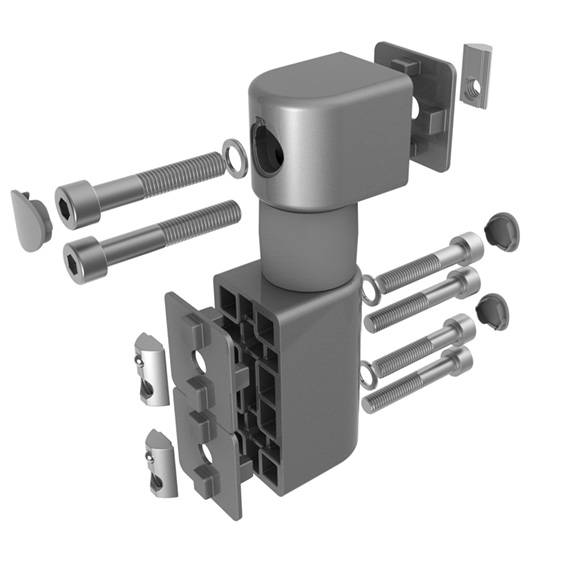

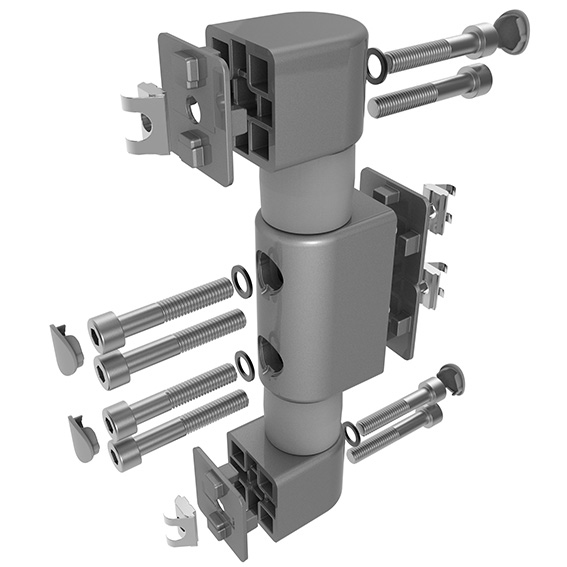

Фрикционните стави на FATH могат да се закрепват към профила надлъжно, напречно или челно. Комплектите вече съдържат монтажните материали за странично закрепване с Т-гайки в канал 8 или 10 на профила, както и за челен монтаж върху парче профил с централен отвор M8. За да намалите централен отвор ø 10.2 mm до размер на резбата M8, можете да използвате самонарязващата втулка с опашка 09308801 на FATH.

При монтаж върху равни повърхности доставените фиксиращи пластини за канала просто не се използват.

Лесен монтаж и различни изпълнения според нуждите ви

Монтажът на фрикционните стави на FATH е изключително лесен. Отворите за крепежните винтове са лесно достъпни отвън – просто прекарайте винтовете през половинките на ставата и затегнете профила в желаното положение. Монтажните отвори на фрикционните стави на FATH се закриват с капачки.

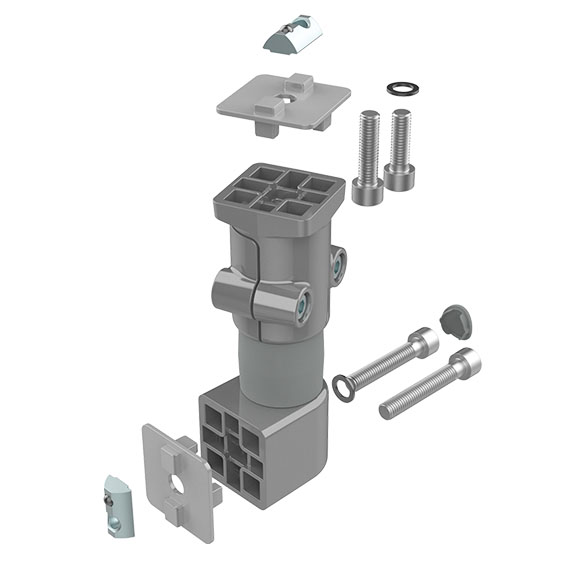

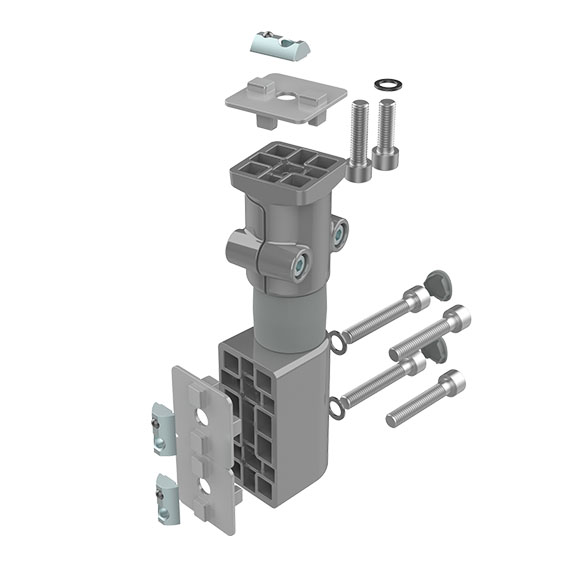

Опционален присъединителен адаптер M8

Тази стабилна връзка с профили с канал 8 или канал 10 е идеална за изграждане на индивидуални решения. Присъединителният адаптер M8 може да се закрепи към профила както надлъжно, така и челно. При използване на фиксатора за канала централното винтово съединение M8 може да се обезопаси срещу завъртане.

За монтажа на присъединителния адаптер M8 в края на системното рамо са необходими половинка от фрикционна става и монтажен комплект, подходящ за размера на профила.

Различни възможности за комбиниране с фрикционните стави на FATH:

Комбинирайте фрикционните стави индивидуално, например с различните ни компоненти за работни места като стойки за монитори, държачи за инструменти FX или различни кутии за детайли.

Открийте всички компоненти за работни места

Изпълнения

Предлагат се в 7 различни изпълнения: с фиксиран момент на триене 0.5 Nm, 3 Nm, 6 Nm, 9 Nm, 12 Nm или 15 Nm и със свободно регулируем момент на триене от слаб до силен.

FATH системни рамена: ергономично позициониране на работното място за миг

Искате системните рамена да ви бъдат доставени сглобени?

Научете повече за различните конструкции за директна употреба.

Повече за системните рамена на FATH
