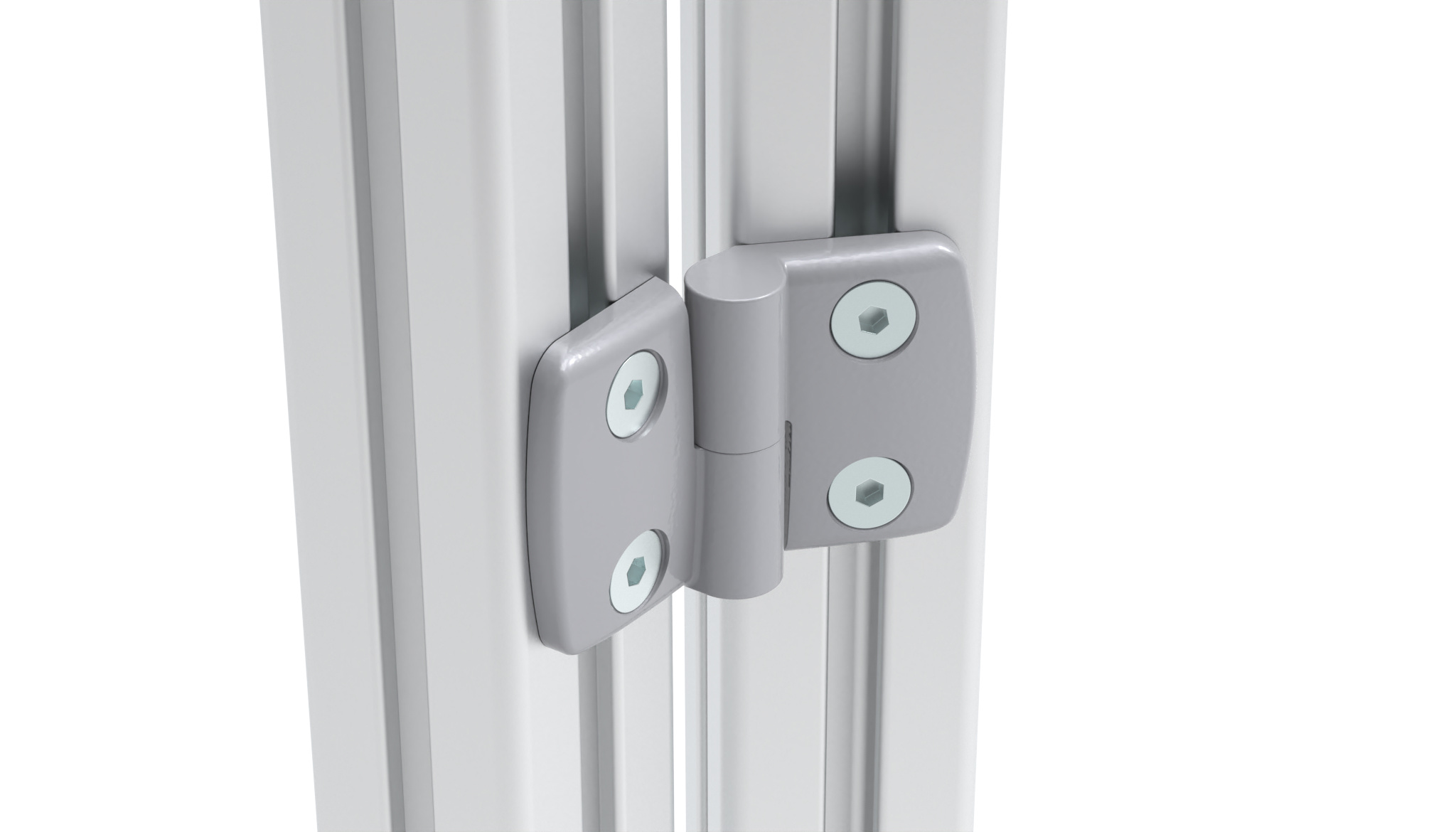

Комбинирана панта, алуминиева отливка под налягане, 35, разглобяема, алуминиев цвят

Каталожен №: 095A3525L · 7 варианта

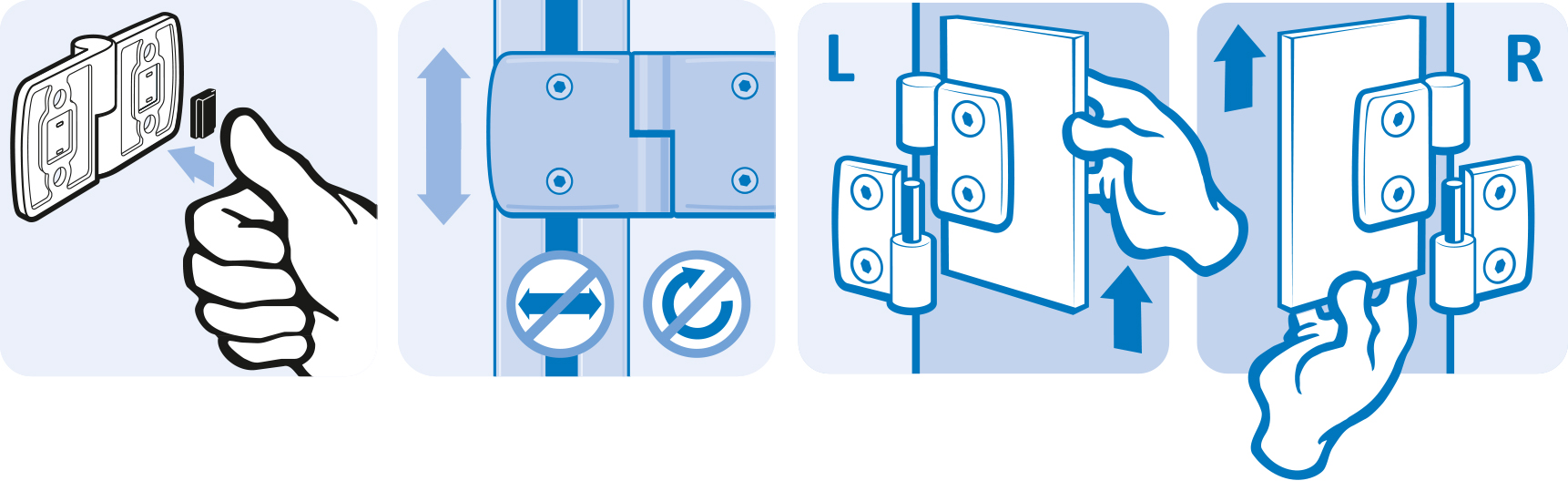

За шарнирно свързване на панели или алуминиеви профили, всяко крило с отвор за центриращи щифтове, с лагеруване на осата във втулки

Количество

Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.

Въпрос за продукта?

Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.

Опаковка: 10 бр.
Тегло: 64 g
ECLASS: 23219090
Категория: Комбинирани панти · Комбинирани панти, алуминиева отливка под налягане

Изпълнения

Изберете изпълнение — описанието и файловете по-долу са за избраното.

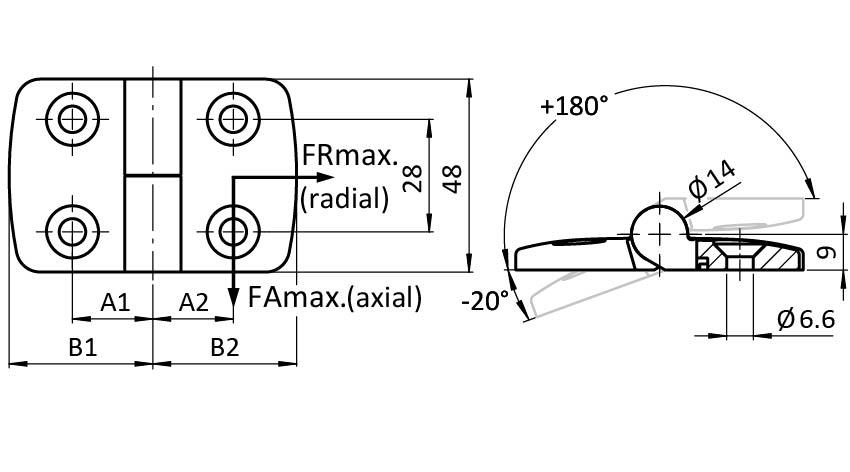

Каталожен №	Изпълнение	B1 (mm)	B2 (mm)	Комбинация	FRmax (N)	FAmax (N)	A1 (mm)	A2 (mm)
095A3525L✓ Избрано	L: ляво	36.0	26.0	35 / 25	410	250	20.0	15.0
095A3525R	R: дясно	26.0	36.0	35 / 25	410	250	15.0	20.0
095A3530L	L: ляво	36.0	29.5	35 / 30	450	280	20.0	17.5
095A3530R	R: дясно	29.5	36.0	35 / 30	450	280	17.5	20.0
095A3535L	L: ляво	36.0	36.0	35 / 35	-	250	20.0	20.0
095A3535R	R: дясно	36.0	36.0	35 / 35	-	250	20.0	20.0
095A3540L	L: ляво	36.0	38.5	35 / 40	550	-	20.0	22.5

Цвят

Крило: алуминиев цвят

Описание

Закрепване

Отпред, с винтове с потайна глава M6

Материал

Крила: алуминиева отливка под налягане

Ос: неръждаема стомана

Втулки: PTFE

Повърхност

Крила: прахово боядисани

Ос: без покритие

Забележка

Подходящи центриращи щифтове — вж. 095AN05

От каталога на FATH (EC-EN, стр. 211)
