Лагерни възли

FATH лагерни възли: лесно конструирайте сами каретки и плъзгащи врати

С лагерните възли на FATH за C-релсови профили можете лесно да конструирате каретки и плъзгащи врати за индустриална среда. Различните изпълнения са оборудвани вътре със закалени ролки от различни материали и в различни изпълнения и ви дават голяма гъвкавост при изграждането на индивидуални приложения според нуждите и изискванията на клиента.

За изграждане на водещи каретки лагерният възел на FATH се комбинира с подходяща плоча за каретка. Предлагат се центрични и ексцентрични лагерни възли с различна геометрия на болтовете. Тъй като ексцентричните болтове могат да се регулират и впоследствие, можете да изградите водещ модул без хлабина. Идеален резултат се постига, когато се монтират два центрични и два ексцентрични лагерни възела.

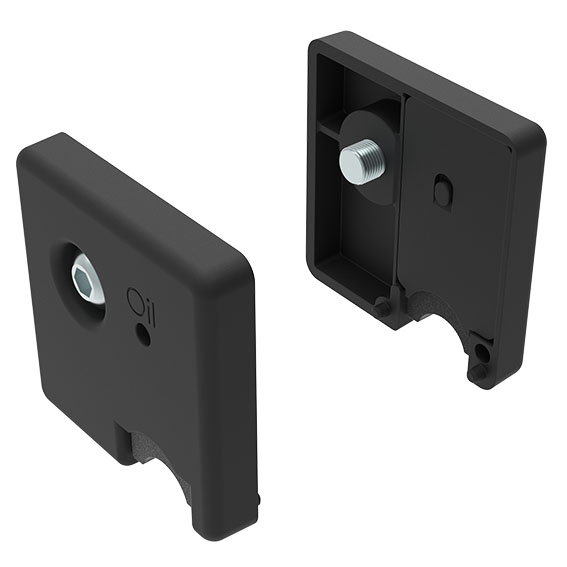

За да се осигури трайно смазване на водещите релси и лагерните възли, FATH предлага подходяща система за почистване и смазване, която предпазва от преждевременно износване.

Предимства

• Индивидуално конструиране на каретки и плъзгащи врати
• Предлагат се центрични и ексцентрични изпълнения
• Могат да се използват с отместване на 180° за максимална гъвкавост
• Здрава конструкция

Възможни са безброй приложения

Каретка или окачване за плъзгащи врати: възможностите за приложение са практически неограничени. Тъй като лагерните възли на FATH могат да се монтират и с отместване на 90°, например 3D принтер може да се движи вертикално и хоризонтално чрез монтиране на подходящите каретки.

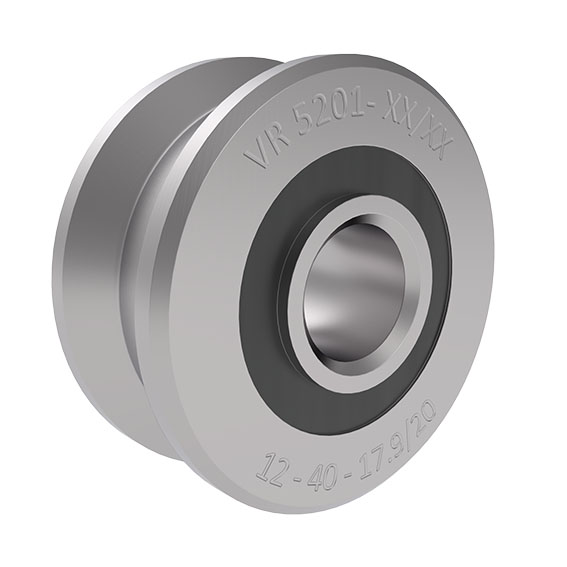

Плъзгащи врати за най-различни функции в производството и монтажа могат да се изградят точно по мярка – като проста конструкция за затваряне на малки зони или като част от сложно ограждение с практичен достъп. Плъзгащите врати се водят чрез окачване на лагерните възли на FATH на система от C-релси и валове D14. При големи конструкции водачът може при нужда да се подпре с ролки от долната страна.

Намаляване на износването

За да се сведе износването до минимум, лагерните възли на FATH са оборудвани с устройство за смазване. Капачката има филцова облицовка, която допълнително предпазва смазочния модул от изтичане. За смазване смазочното масло просто се налива в отвора.
