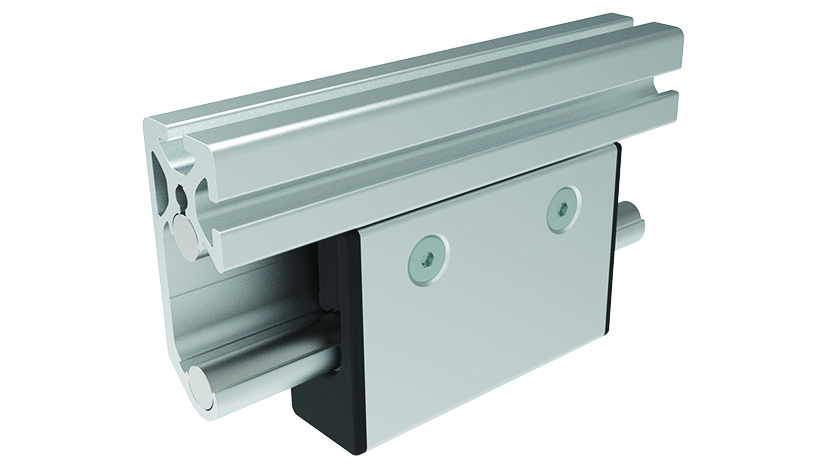

Лагерен набор, 1 ролка, вал Ø 14, за C-профил за каретка I (комплект)
Каталожен №: 093CID14S119S01
За изграждане на лагерни възли, монтаж към C-профил за каретка I с механична обработка на профила За линейно водене на товари, стоманената ролка със сачмени лагери се движи директно по вал Ø 14 mm
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 155.6 g
- Категория
- Лагерни възли за C-релсов профил I
Описание 093CID14S119S01
- Цвят
Устройства за почистване и смазване: черни
- Описание
За изграждане на лагерни възли, монтаж към C-профил за каретка I с механична обработка на профила
За линейно водене на товари, стоманената ролка със сачмени лагери се движи директно по вал Ø 14 mm
- Материал
Ролка: стомана
Носеща плоча: стомана
Винтове: стомана
Резбова втулка: стомана
Запресовани гайки: стомана
Еластичен щифт: стомана
Устройства за почистване и смазване: пластмаса PA / филц / пружинна стомана
Винтове за дърво: стомана
- Комплект
1 ролка
1 носеща плоча
3 винта DIN EN ISO 10642 (DIN 7991) - M8 x 16
1 резбова втулка - M8
2 запресовани гайки - M8
1 еластичен щифт
2 устройства за почистване и смазване
2 винта за дърво - 3.5 x 20
- Повърхност
Ролка: поцинкована
Носеща плоча: поцинкована
Винтове: поцинковани
Резбова втулка: поцинкована
Запресовани гайки: поцинковани
Еластичен щифт: поцинкован
Винтове за дърво: поцинковани
- Забележка
Подходяща капачка за C-профил за каретка I (комплект) — вж. 091401S01
Готов лагерен възел, 1 ролка, вал Ø 14, за C-релсов профил I — вж. 093CIUD141SA128S01
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Количество в опаковка | 1 бр. |
| Модел | Предварително монтиран, стомана |

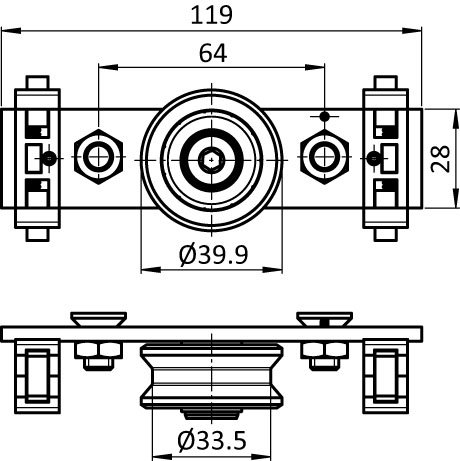

Чертеж
От каталога на FATH (EC-EN, стр. 817)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
