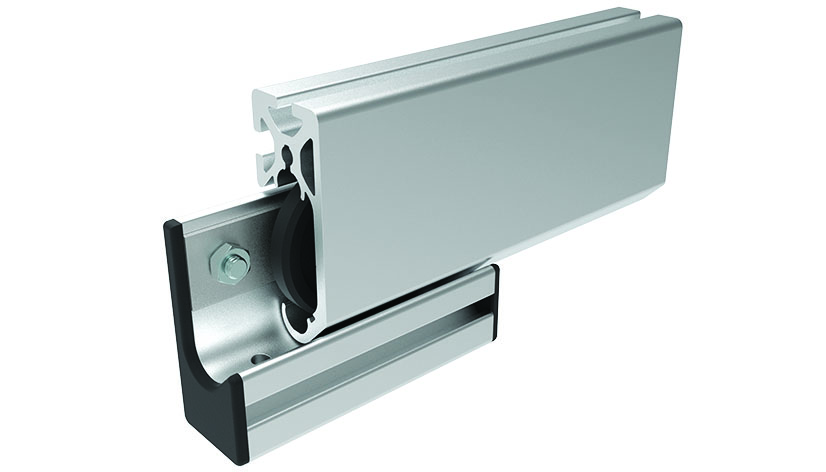

Лагерен набор PA, 1 ролка, канал Ø 14, за C-профил за каретка I (комплект)
Каталожен №: 093CA081119S01
За изграждане на лагерни възли, монтаж към C-профил за каретка I с механична обработка на профила За линейно водене на малки товари, пластмасовата ролка с плъзгащ лагер се движи директно по алуминия на канала с Ø 14 mm
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 171.7 g
- Категория
- Лагерни възли за C-релсов профил I
Описание 093CA081119S01
- Цвят
Ролка: черна
- Описание
За изграждане на лагерни възли, монтаж към C-профил за каретка I с механична обработка на профила
За линейно водене на малки товари, пластмасовата ролка с плъзгащ лагер се движи директно по алуминия на канала с Ø 14 mm
- Материал
Ролка: пластмаса PA
Носеща плоча: стомана
Винтове: стомана
Резбова втулка: стомана
Запресовани гайки: стомана
Еластичен щифт: стомана
- Комплект
1 ролка
1 носеща плоча
3 винта DIN EN ISO 10642 (DIN 7991) - M8 x 16
1 резбова втулка - M8
2 запресовани гайки - M8
1 еластичен щифт
- Повърхност
Носеща плоча: поцинкована
Винтове: поцинковани
Резбова втулка: поцинкована
Запресовани гайки: поцинковани
- Забележка
Подходяща капачка за C-профил за каретка I (комплект) — вж. 091401S01
Готов лагерен възел PA, 1 ролка, за C-релсов профил I, канал Ø 14 — вж. 093CAU081A128S01
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Количество в опаковка | 1 бр. |
| Модел | Предварително монтиран, пластмаса PA |

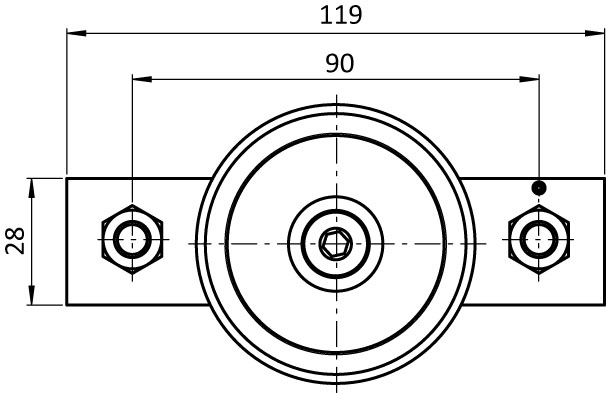

Чертеж
От каталога на FATH (EC-EN, стр. 816)
