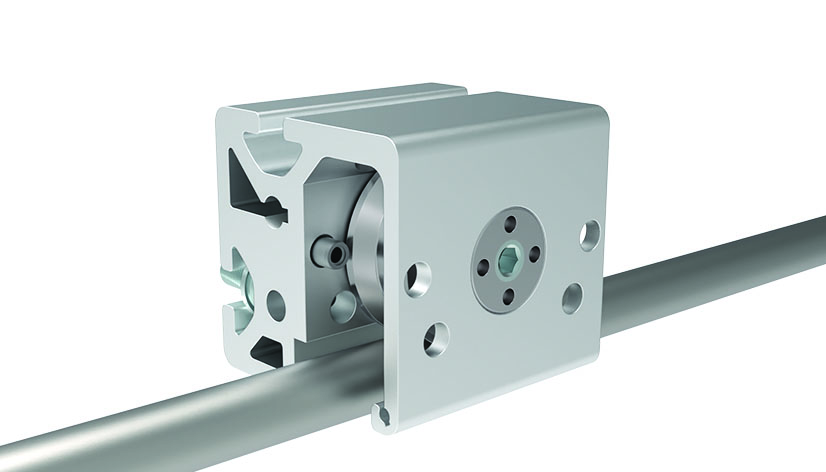

Лагерен възел, 1 ролка, ексцентричен вал Ø 14
Каталожен №: 093CIUD141060S01
За изграждане на водещи каретки За линейно водене на товари, стоманената ролка със сачмени лагери се движи директно по вал Ø 14 mm Изцяло предварително монтиран, от профил за ходови ролки I, канал 8 За затягане на ексцентриковия винт е необходим ключ с щифтове за четирите отвора на регулиращата шайба
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 450.2 g
- Категория
- Ролкови направляващи
Описание 093CIUD141060S01
- Описание
За изграждане на водещи каретки
За линейно водене на товари, стоманената ролка със сачмени лагери се движи директно по вал Ø 14 mm
Изцяло предварително монтиран, от профил за ходови ролки I, канал 8
За затягане на ексцентриковия винт е необходим ключ с щифтове за четирите отвора на регулиращата шайба
- Материал
Ролка: стомана
Винтове: стомана
Ексцентриков винт: стомана
Регулираща шайба: стомана
Шайби: стомана
Еластични щифтове: стомана
Профил: алуминий
- Повърхност
Ролка: поцинкована
Винтове: поцинковани
Ексцентриков винт: поцинкован
Регулираща шайба: поцинкована
Шайби: поцинковани
Еластични щифтове: поцинковани
Профил: анодизиран
- Забележка
Подходящо устройство за почистване и смазване Ø 14 за профил за ходови ролки I, канал 8 (комплект) — вж. 091381S01
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Количество в опаковка | 1 бр. |
| Модел | Предварително монтиран, стомана |

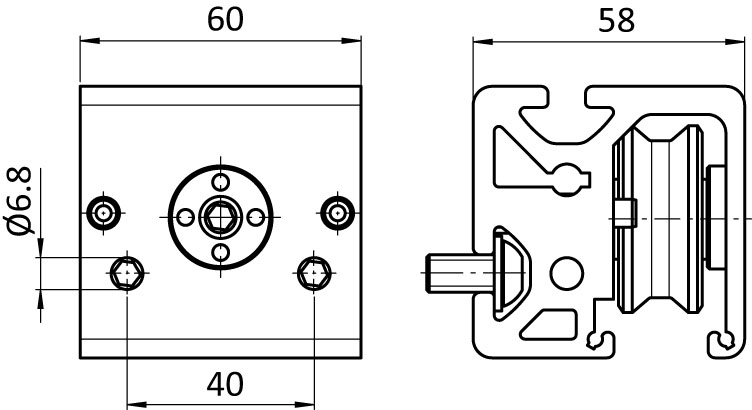

Чертеж
От каталога на FATH (EC-EN, стр. 831)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
