Капачка за модулен размер 20 mm
Каталожен №: 091042 · 21 варианта
За покриване на края на профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 100 бр.
- Тегло
- 1.5 g
- ECLASS
- 23360192
- Категория
- Модулен размер 20 mm, капачки
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Профил | Особеност | Фиг. | Цвят | Канал N (mm) | ØD (mm) | R (mm) | T (mm) | Размери A x B (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|
| 091042✓ Избрано | B | 1 кръст | ① | Черен | 6 | 5.4 (5.5) | 2.5 | 4.0 | 20 x 20 | |
| 091042S03 | B | 1 кръст | ① | Сив ≈ RAL 7004 | 6 | 5.4 (5.5) | 2.5 | 4.0 | 20 x 20 | |
| 091043 | I | 1 кръст | ③ | Черен | 5 | 4.5 (4.3) | 2.5 | 4.0 | 20 x 20 | |
| 091050 | I | 2 кръста | ③ | Черен | 5 | 4.5 (4.3) | 2.5 | 4.0 | 20 x 40 | |
| 091125 | I | 2 кръста | ③ | Черен | 5 | 3.4 (3.3) | 2.0 | 3.0 | 10 x 20 | |
| 091125S01 | I | 2 кръста | ③ | Сив ≈ RAL 7042 | 5 | 3.4 (3.3) | 2.0 | 3.0 | 10 x 20 | |
| 091180 | I | Ново изпълнение, 1 щифт | ① | Черен | 5 | 4.5 (4.3) | 2.0 | 2.5 | 20 x 20 | |
| 091180S02 | I | Ново изпълнение, 1 щифт | ① | Сив ≈ RAL 7042 | 5 | 4.5 (4.3) | 2.0 | 2.5 | 20 x 20 | |
| 091181 | I | Ново изпълнение, 2 кръста | ③ | Черен | 5 | 4.5 (4.3) | 2.0 | 2.5 | 20 x 40 | |
| 091181S02 | I | Ново изпълнение, 2 кръста | ③ | Сив ≈ RAL 7042 | 5 | 4.5 (4.3) | 2.0 | 2.5 | 20 x 40 | |
| 091182 | I | 4 кръста | ① | Черен | 5 | 4.5 (4.3) | 2.0 | 2.5 | 40 x 40 | |
| 091182S01 | I | 4 кръста | ③ | Сив ≈ RAL 7042 | 5 | 4.5 (4.3) | 2.0 | 2.5 | 40 x 40 | |
| 091183 | I | 3 кръста | ③ | Черен | 5 | 4.5 (4.3) | 2.0 | 2.5 | 20 x 60 | |
| 091183S01 | I | 3 кръста | ① | Сив ≈ RAL 7042 | 5 | 4.5 (4.3) | 2.0 | 2.5 | 20 x 60 | |
| 091236 | I | 2 щифта | ③ | Черен | 5 | 3.4 (3.3) | 2.0 | 2.5 | 10 x 40 | |
| 091236S01 | I | 2 щифта | ③ | Сив ≈ RAL 7042 | 5 | 3.4 (3.3) | 2.0 | 2.5 | 10 x 40 | |
| 091237 | I | 1 кръст | ② | Черен | 5 | 4.45 (4.3) | 1.8 | 2.5 | 20 x 20 R20 - 90° | |
| 091332 | B | Ново изпълнение, 1 кръст | ① | Черен | 6 | 5.7 (5.5) | 1.5 | 2.5 | 20 x 20 | |
| 091332S02 | B | 1 кръст, ESD, отвежда електростатичен заряд | ① | Черен | 6 | 5.7 | 1.5 | 2.5 | 20 x 20 | |
| 091332S03 | B | 1 кръст | ① | Сив ≈ RAL 7004 | 6 | 5.7 | 1.5 | 2.5 | 20 x 20 | |
| 091402S01 | I | 2 щифта | ③ | Сив ≈ RAL 7042 | 5 | 3.4 | 2.0 | 2.5 / 8.5 | 10 x 20 |
Описание 091042
- Цвят
Черен, сив
- Описание
За покриване на края на профила
- Материал
Пластмаса PA, подсилена със стъклени влакна
- Специални изпълнения
ESD, отвежда електростатичен заряд, други размери и цветове по заявка
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Размер на канала | Канал 6 |
| Модулен размер | Модулен размер 20 |
| Количество в опаковка | 100 бр. |
| Модел | Модулен размер 20 mm |

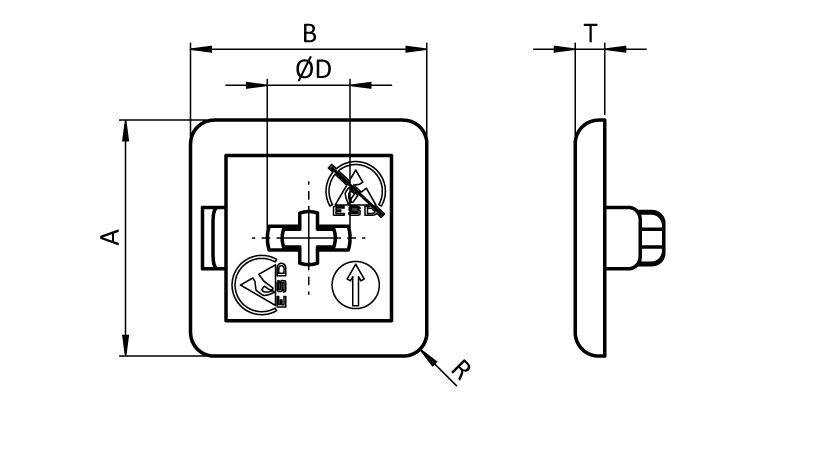

Чертеж
От каталога на FATH (EC-EN, стр. 988)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
