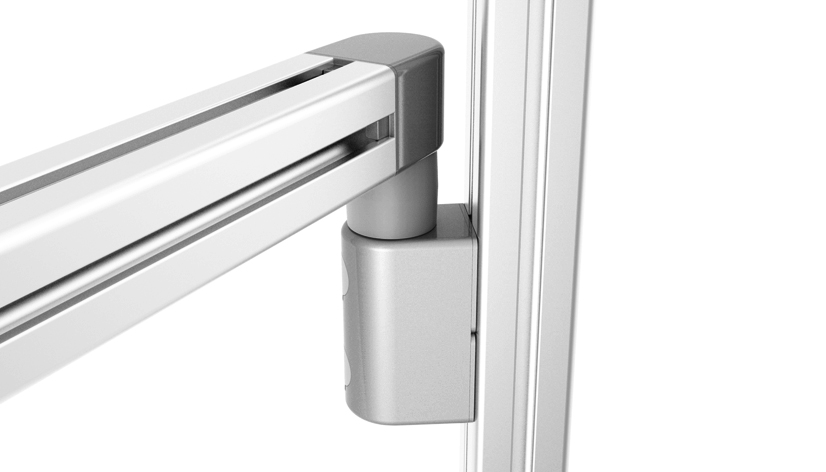

Фрикционна става I80L за системно рамо (комплект)
Каталожен №: 061FGB80LN08 · 6 варианта
Свързваща става с триене за изграждане на системни рамена от парчета профил; завърта се на 360°; Фрикционната става може да се закрепи надлъжно, напречно или челно към профила; при челно закрепване централният отвор на съответния профил трябва да има резба M8 (мин. 15 mm дълбочина)
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 1079 g
- ECLASS
- 23360301
- Категория
- Фрикционни стави за системно рамо
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Профил | B (mm) | Канал N (mm) | R (mm) | MAmax (Nm) | W (Nm) | L x B (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|
| 061FGB80LN08✓ Избрано | I | 40 | 8 | 4.0 | 75.0 | 12.0 | 80 x 40 | |
| 061FGL80LN08 | I | 40 | 8 | 4.0 | 75.0 | 15.0 | 80 x 40 | |
| 061FGM80LN08 | I | 40 | 8 | 4.0 | 75.0 | 9.0 | 80 x 40 | |
| 061FGN80LN08 | I | 40 | 8 | 4.0 | 75.0 | 3.0 | 80 x 40 | |
| 061FGS80LN08 | I | 40 | 8 | 4.0 | 75.0 | 6.0 | 80 x 40 | |
| 061FGZ80LN08 | I | 40 | 8 | 4.0 | 75.0 | 0.5 | 80 x 40 |
Описание 061FGB80LN08
- Цвят
Корпус: алуминиев цвят
Покривен пръстен: сив ≈ RAL 7042
Капачки: сиви ≈ RAL 7042
Фиксиращи пластини за канала: алуминиев цвят
- Описание
Свързваща става с триене за изграждане на системни рамена от парчета профил; завърта се на 360°;
Фрикционната става може да се закрепи надлъжно, напречно или челно към профила; при челно закрепване централният отвор на съответния профил трябва да има резба M8 (мин. 15 mm дълбочина)
- Материал
Корпус: алуминиева отливка под налягане
Покривен пръстен: пластмаса
Вложки: стомана
Фрикционен вал: стомана
Капачки: пластмаса
Винтове: стомана
Шайби: стомана
Фиксиращи пластини за канала: алуминиева отливка под налягане
Т-гайки: стомана
- Комплект
1 фрикционна става
3 капачки
3 винта DIN 912 - M8 x 45 (за Т-гайката)
3 винта DIN 912 - M8 x 50 (за централния отвор)
3 шайби 8-FSt
3 фиксиращи пластини за канала
3 Т-гайки - канал 8 - M8
- Повърхност
Корпус: прахово боядисан
Фиксиращи пластини за канала: прахово боядисани
Винтове: поцинковани
Шайби: поцинковани
Т-гайки: поцинковани
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Модулен размер | Модулен размер 40 |
| Област на приложение | Индустриални работни места |
| Количество в опаковка | 1 бр. |
| Модел | Модулен размер 40 mm |

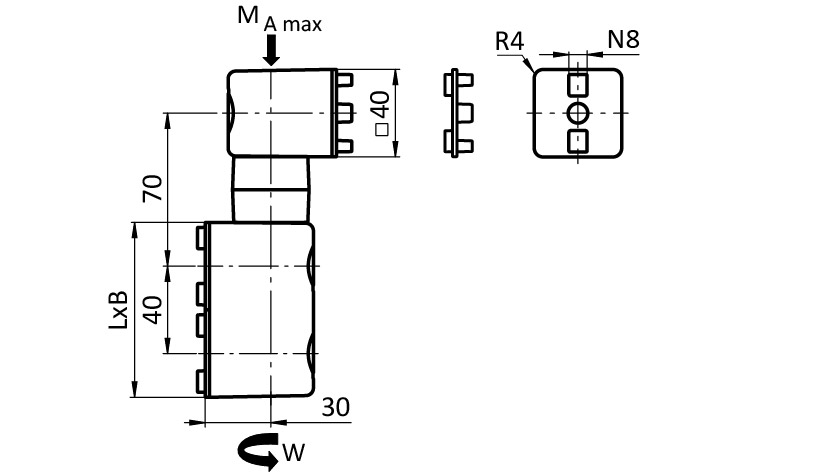

Чертеж
От каталога на FATH (EC-EN, стр. 598)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
