FATH
Дръжка
Каталожен №: 092012 · 5 варианта

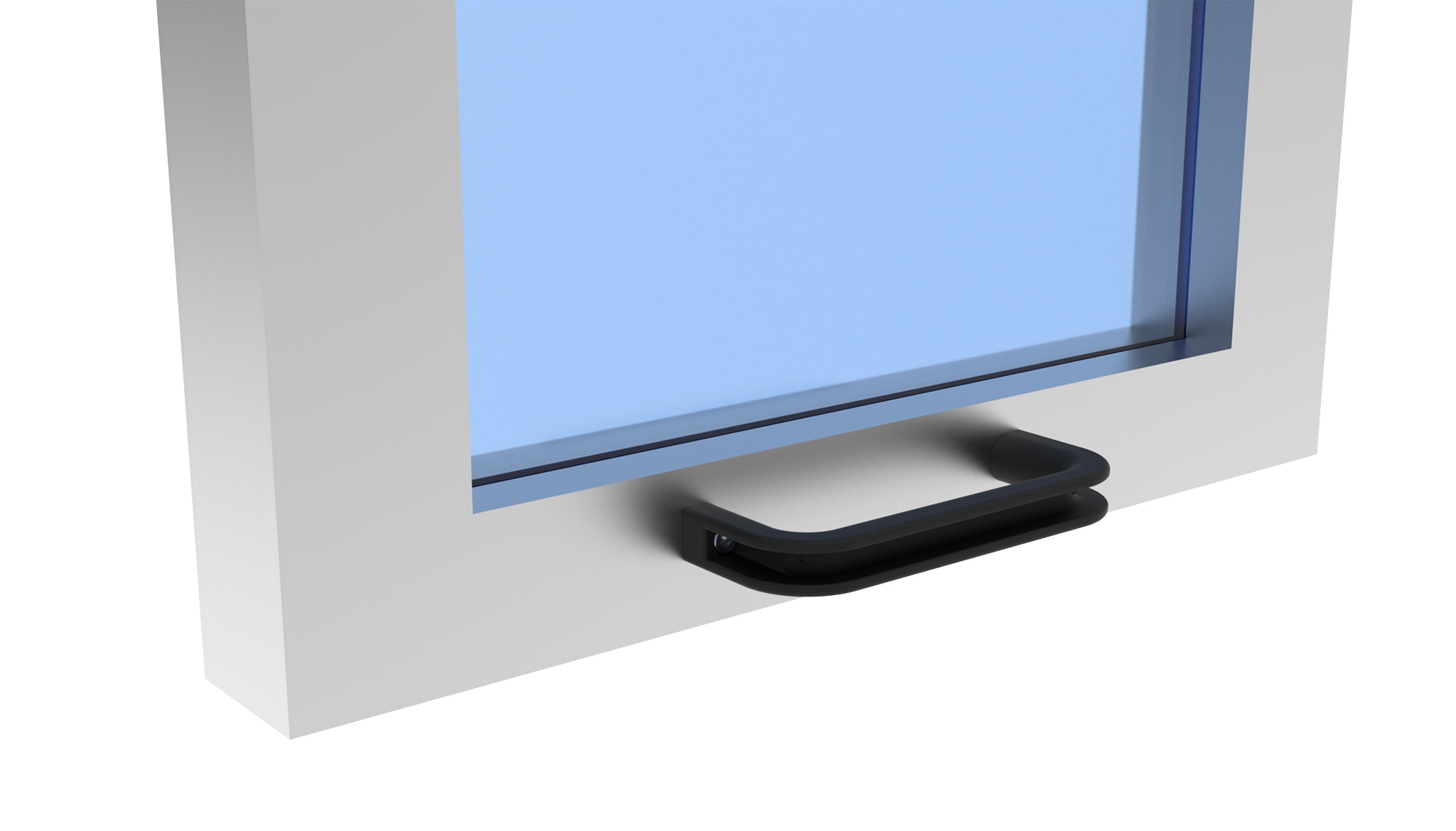

За монтаж на врати, капаци и алуминиеви профили
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 30 g
- ECLASS
- 23010103
- Категория
- Дръжки
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | H (mm) | A (mm) | B (mm) | Цвят | ØD (mm) | За винт | SW | a (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|
| 092012✓ Избрано | 120.0 | 48.0 | 120.0 | 16.0 | Черен | 5.3 | M5 | 8.5 | 134.0 | |
| 092012S01 | 120 | 48.0 | 120.0 | 16.0 | Сив ≈ RAL 7042 | 5.3 | M5 | 8.5 | 134.0 | |
| 092017 | 160 | 60.0 | 160.0 | 28.0 | Черен | 8.5 | M8 | 14.0 | 188.0 | |
| 092017S03 | 160 | 60.0 | 160.0 | 28.0 | Син ≈ RAL 5010 | 8.5 | M8 | 14.0 | 188.0 | |
| 092017S05 | 160 | 60.0 | 160.0 | 28.0 | Сив ≈ RAL 7042 | 8.5 | M8 | 14.0 | 188.0 |
Описание 092012
- Цвят
Черен, жълт, червен, син, сив
- Описание
За монтаж на врати, капаци и алуминиеви профили
- Закрепване
Отпред, с винтове с шестостенна или цилиндрична глава, или отзад, с шестостенни гайки M8 и винтове
- Материал
Пластмаса PA, подсилена със стъклени влакна
- Специални изпълнения
Други цветове по заявка
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Пластмаса PA, 120 и 160 mm |

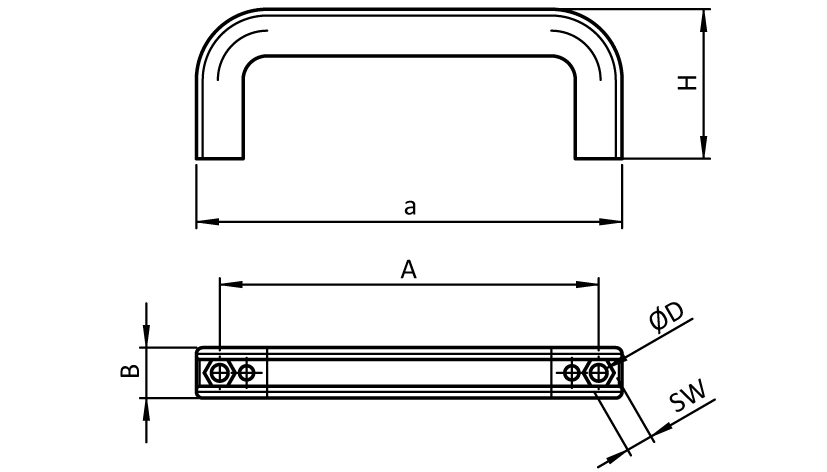

Чертеж
От каталога на FATH (EC-EN, стр. 642)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
