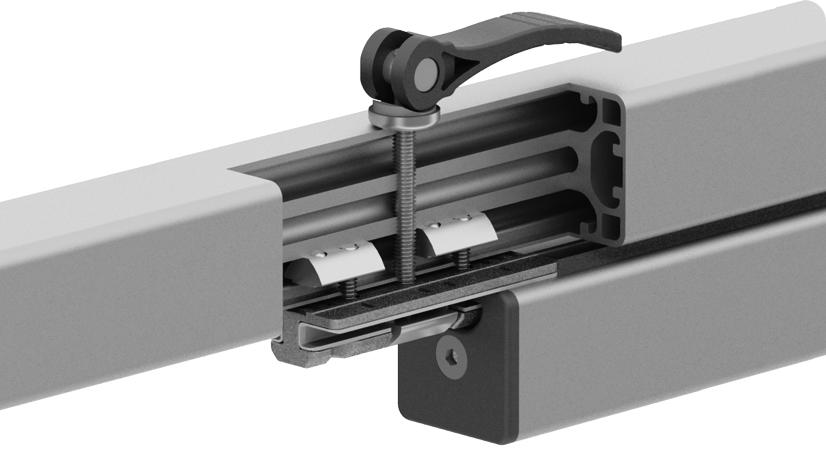

Плъзгач за профил, цинк, 40 x 80, неподвижна опора, с ексцентриков лост (комплект)

Описание 093PS0840FS02

Цвят

Плъзгаща обувка: натурална

Дръжка на ексцентриковия лост: черна

О-пръстен: черен

Описание

За плъзгащо водене на профили с канал 8, неподвижна опора*, допълнителното затягане на каретката разширява възможностите за приложение, напр. като бързо регулируем краен ограничител

Материал

Плъзгаща каретка: цинкова отливка под налягане

Плъзгаща обувка: пластмаса POM

Закрепващ елемент: стомана

Дръжка на ексцентриковия лост: пластмаса, подсилена със стъклени влакна

Механизъм на ексцентриковия лост: стомана

О-пръстен: EPDM

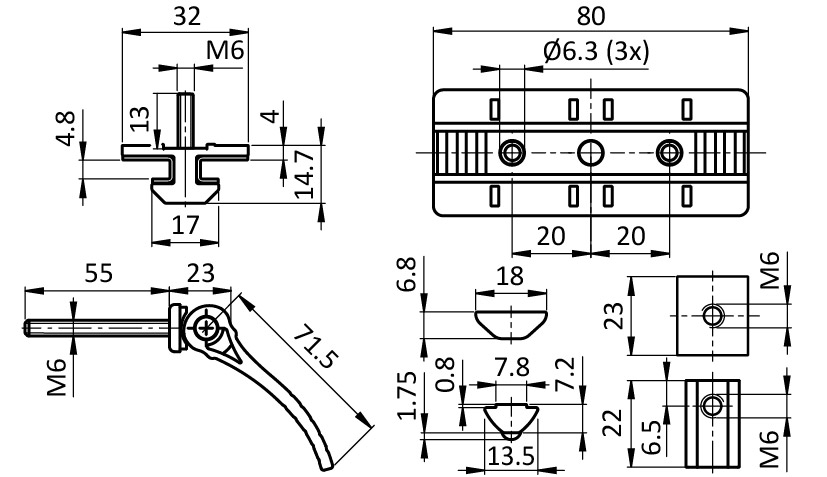

Комплект

1 плъзгаща каретка,

2 плъзгащи обувки,

1 ексцентриков лост с външна резба M6 x 55**,

1 специална Т-гайка - канал 8 - M6,

2 винта с лещовидна глава DIN EN ISO 7380 (DIN 34805) - M6 x 25,

2 О-пръстена DIN EN ISO 3601 (DIN 3771) - 5 x 1.5,

2 Т-гайки - канал 8 - M6

Повърхност

Плъзгаща каретка: поцинкована

Закрепващ елемент: поцинкован

Механизъм на ексцентриковия лост: поцинкован

Забележка

*Профилни направляващи с няколко плъзгача за профил:

цинк, 40 x 80, трябва да се изпълняват като комбинация от плаваща опора (L) и неподвижна опора (F). Така се компенсират допуските на формата и се осигурява лесно движение,

Подходящ плъзгач за профил, цинк, 40 x 80, плаваща опора — вж. 093PS0840L, плаваща опора с ексцентриков лост — вж. 093PS0840LS02

Забележка 2

**Използване на ексцентриковия лост M6:

Профил 40 mm + профил 40 mm, дължина на резбата: 55 mm

Скъсяване на ексцентриковия лост M6, напр.:

Профил 40 mm + профил 20 mm, скъсете резбата до: 35 mm

Профил 40 mm + панел 10 mm, скъсете резбата до: 25 mm
