FATH

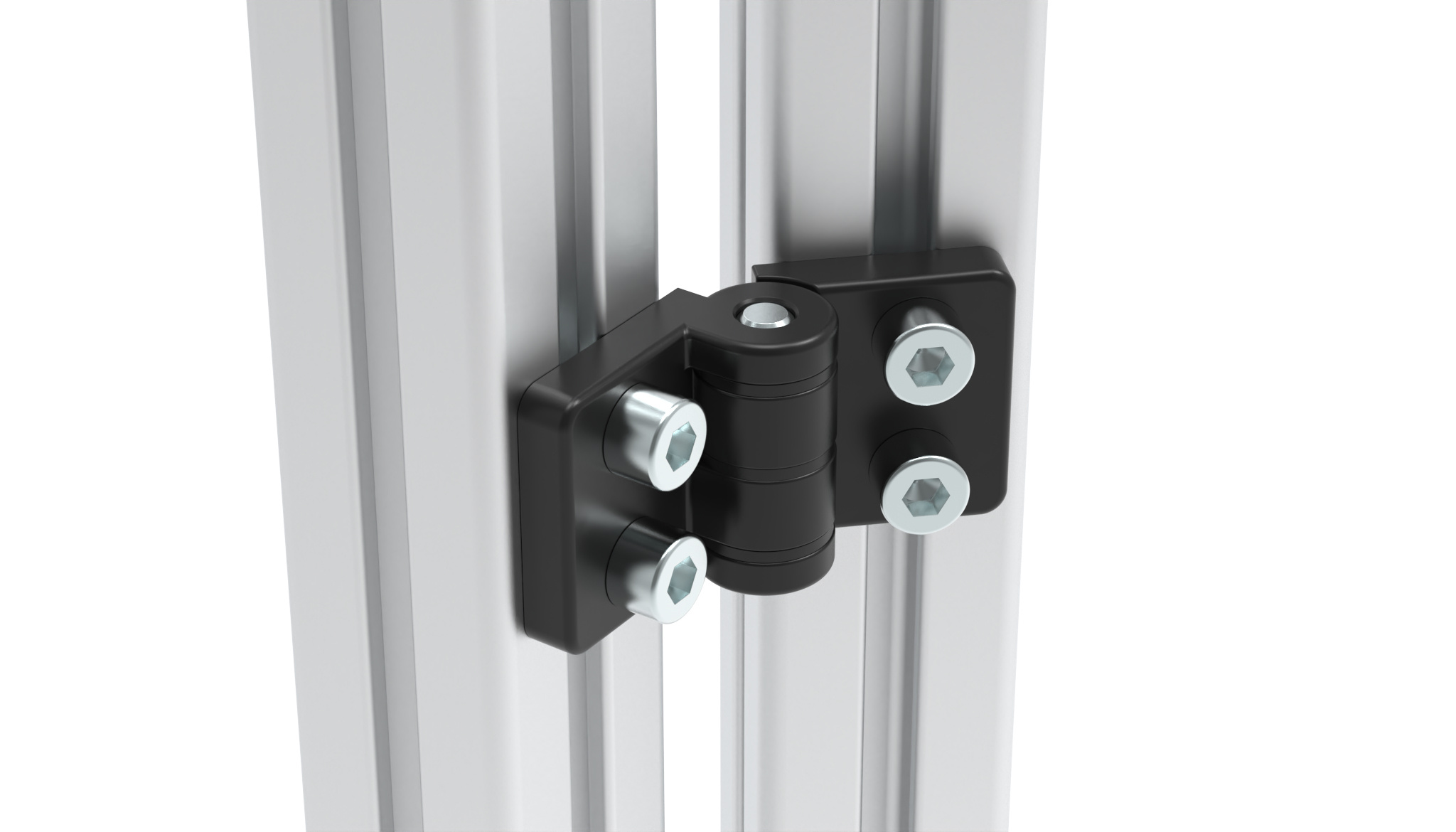

Панта, цинкова отливка под налягане
Каталожен №: 095Z4040F00S · 7 варианта
За шарнирно свързване на панели или алуминиеви профили
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 189 g
- ECLASS
- 23219090
- Категория
- Панти от цинкова отливка под налягане
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Канал N (mm) | Комбинация | FRmax (N) | FAmax (N) | A1 (mm) | A2 (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|
| 095Z4040F00S✓ Избрано | - | 40 / 40 | 1500 | 650 | 22.5 | 22.5 | |
| 095Z4040F08S | 8 | 40 / 40 | 1500 | 650 | 22.5 | 22.5 | |
| 095Z4040F10S | 10 | 40 / 40 | 1500 | 650 | 22.5 | 22.5 | |
| 095Z4045F10S | 10 | 40 / 45 | 1500 | 650 | 22.5 | 25.0 | |
| 095Z4545F00S | - | 45 / 45 | 1500 | 650 | 25.0 | 25.0 | |
| 095Z4545F08S | 8 | 45 / 45 | 1500 | 650 | 25.0 | 25.0 | |
| 095Z4545F10S | 10 | 45 / 45 | 1500 | 650 | 25.0 | 25.0 |
Описание 095Z4040F00S
- Цвят
Черен
- Описание
За шарнирно свързване на панели или алуминиеви профили
- Закрепване
Отпред, с винтове M8
- Материал
Крила: цинкова отливка под налягане
Ос: неръждаема стомана
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Прахово боядисана
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Неразглобяема |

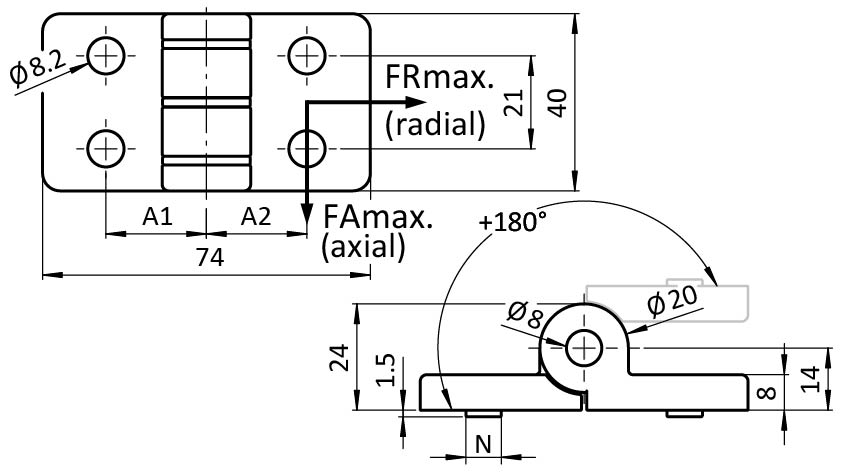

Чертеж
От каталога на FATH (EC-EN, стр. 229)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
